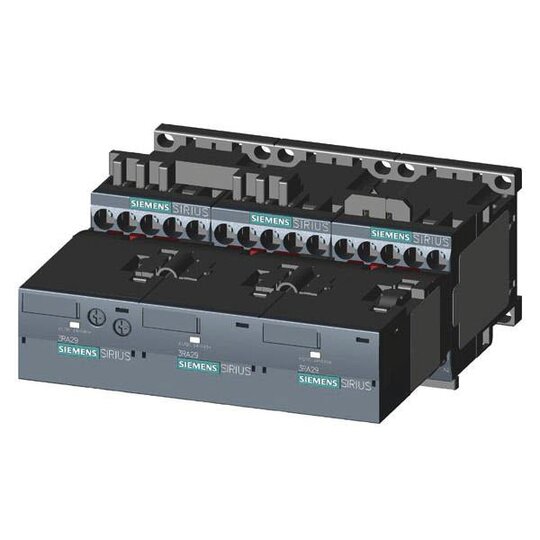

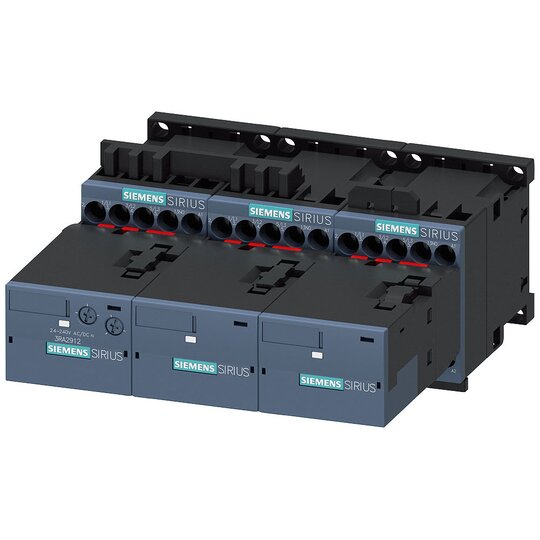

Siemens 3RA24178XF311AP0 11kW 230VAC S00 Stern-Dreieck-Komb. Schraub.

Hersteller-Nr. 3RA24178XF311AP0 163422
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722687
EAN
4011209838352
DEHA.-Nr.
3254465
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

    Stern-Dreieck-Kombination AC-3


    Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination, die einen schonenden Anlauf von Drehstromasynchronmotoren ermöglicht.



    Technische Details:



    • Leistung: 11 kW/400 V

    • Steuerspannung: AC 230 V 50/60 Hz

    • Poligkeit: 3-polig

    • Baugröße: S00

    • Schraubanschluss mit elektrischer und mechanischer Verriegelung

    • Integriertes Funktionsmodul mit Steuerlogik und Zeiteinstellung

    • Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar in Baugrößen S00 bis S3

    • Anschlussvarianten: Schraub- und Federzuganschlusstechnik

    • Optionale Anbindung an IO-Link oder AS-Interface

    • Ablösung der Baureihe 3RA14



    Kunden Vorteile:



    • Einfacher und effizienter Anlauf von Motoren

    • Fertige Verdrahtung spart Zeit bei der Installation

    • Robuste und zuverlässige Konstruktion für verschiedene Anwendungen

    • Einheitliches Zubehör für alle Baugrößen

    • Modularität und Flexibilität für zukünftige Anforderungen
