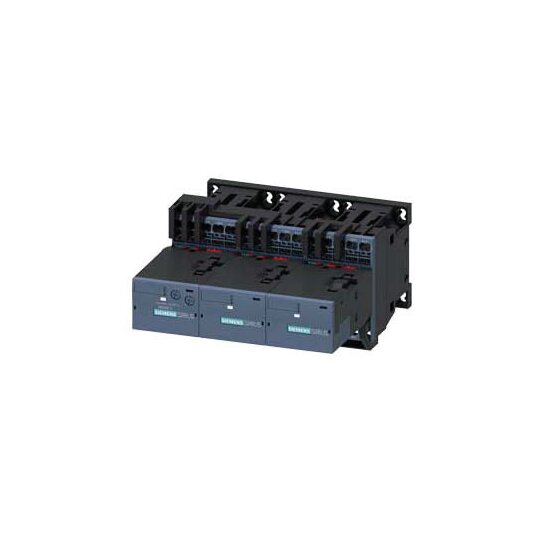

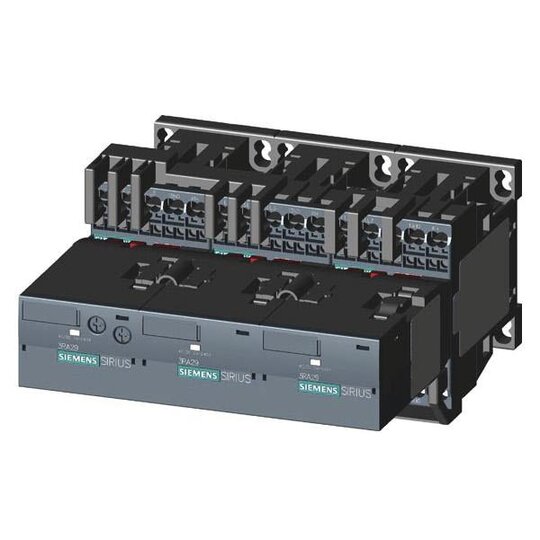

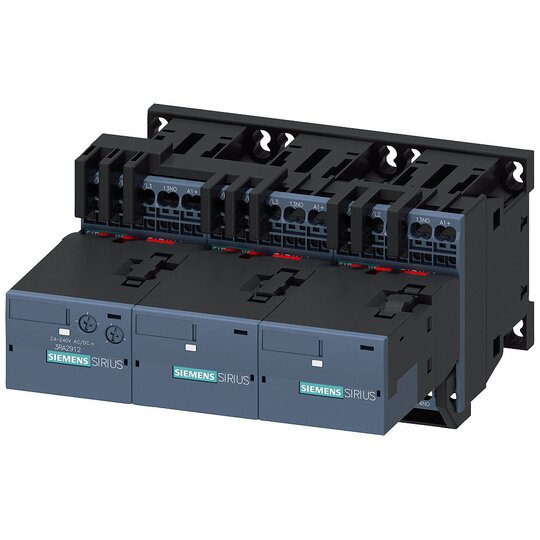

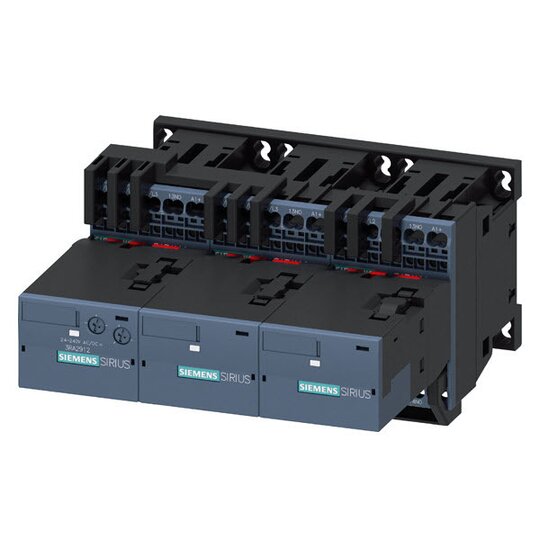

Siemens 3RA24168XF312BB4 7,5kW 24VDC S00 Stern-Dreieck-Komb. Federkl.

Hersteller-Nr. 3RA24168XF312BB4 163706
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722972
EAN
4011209838284
DEHA.-Nr.
3260649
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

    Stern-Dreieck-Kombination AC-3, 7,5 kW/400 V, DC 24 V 3-polig


    Die Stern-Dreieck-Kombination SIRIUS 3RA24 ermöglicht einen schonenden Anlauf von Drehstromasynchronmotoren.


    Technische Details:



    • Baugröße S00

    • Federzuganschluss

    • Eingebaute elektrische und mechanische Verriegelung

    • Integration von drei Schützen 3RT2, werkseitig vormontiert und verdrahtet

    • Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung

    • Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar mit AC- und DC-Betätigung in den Baugrößen S00 bis S3

    • Anschluss optionale Varianten für IO-Link oder AS-Interface


    Kunden Vorteile:



    • Vereinfachte Installation durch vorverdrahtete und vormontierte Komponenten

    • Reduzierter Verdrahtungsaufwand im Steuerstromkreis

    • Einheitliches Zubehör für alle Baugrößen

    • Flexible Montageoptionen auf Hutschiene oder Schraubbefestigung

    • Modernste Technologie mit der neuesten Baureihe SIRIUS

Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 28.06.2025)

Anschlussbild

Download (Stand: 28.06.2025)

DOC CE-Erklärung

Download (Stand: 28.06.2025)

Deeplink Produktseite

Download (Stand: 28.06.2025)

Explosionszeichnung

Download (Stand: 28.06.2025)

Flussdiagramm

Download (Stand: 28.06.2025)

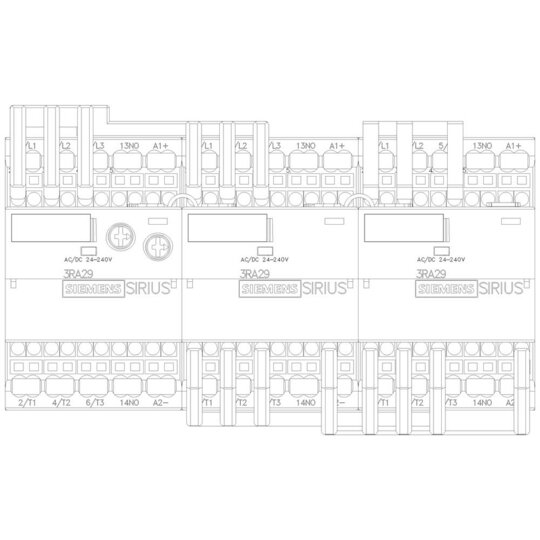

Maßzeichnung
