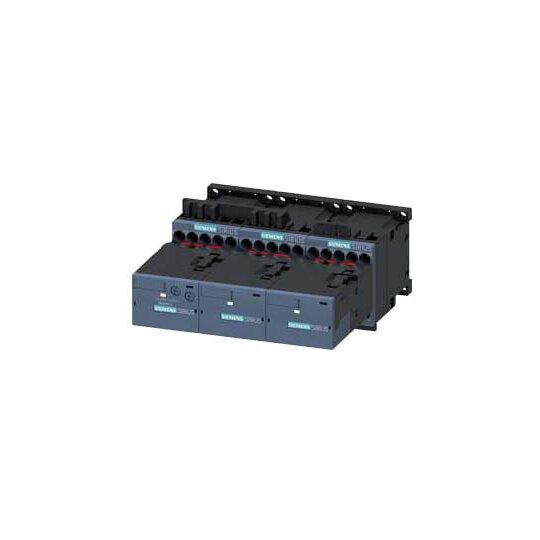

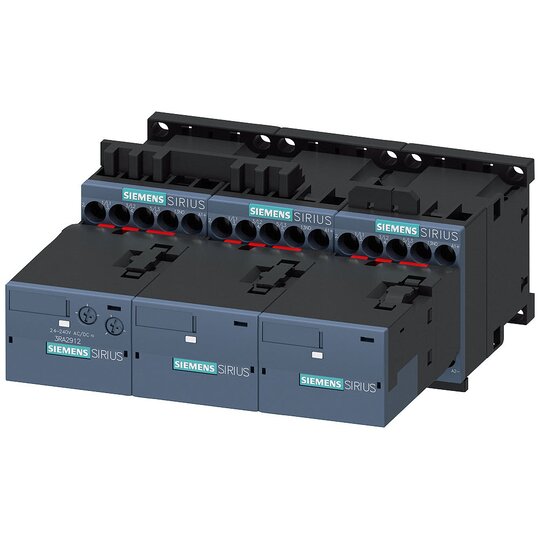

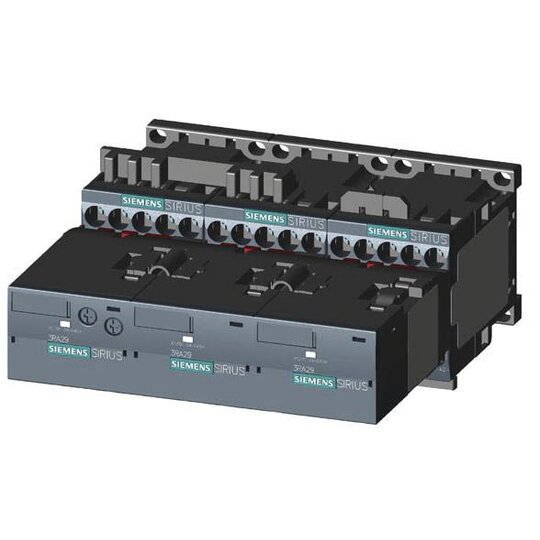

Siemens 3RA24168XF311BB4 7,5kW 24VDC S00 Stern-Dreieck-Komb. Schraub.

Hersteller-Nr. 3RA24168XF311BB4 163436
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722701
EAN
4011209838246
DEHA.-Nr.
3254473
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

    Stern-Dreieck-Kombination AC-3, 7,5 kW/400 V, DC 24 V 3-polig


    Die Stern-Dreieck-Kombination SIRIUS 3RA24 dient zum schonenden Anlauf von Drehstromasynchronmotoren.



    Technische Details:



    • 3-polig, Baugröße S00

    • Schraubanschluss mit elektrischer und mechanischer Verriegelung

    • Integrative Steuerlogik und Zeiteinstellung

    • Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Erhältlich mit AC- und DC-Betätigung in Baugrößen S00 bis S3

    • Anschlussarten: Schraub- und Federzuganschlusstechnik

    • Montage auf Hutschiene oder Schraubbefestigung

    • Varianten für IO-Link oder AS-Interface verfügbar



    Kunden Vorteile:



    • Geprüfte und werkseitig vormontierte Kombination für einfache Installation

    • Verringert Verdrahtungsaufwand im Steuerstromkreis erheblich

    • Kompatibles Zubehör für alle Baugrößen, das auch für Schützkombinationen verwendet werden kann

    • Direkter Nachfolger der bewährten Baureihe 3RA14, bietet moderne Lösungen

    • Einfachheit und Effizienz durch den SIRIUS Systembaukasten
