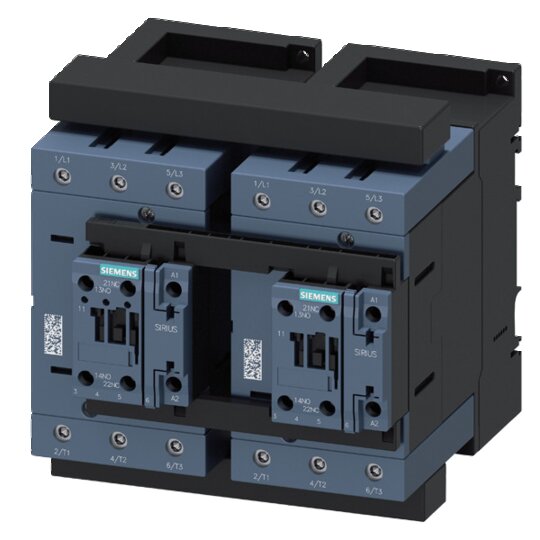

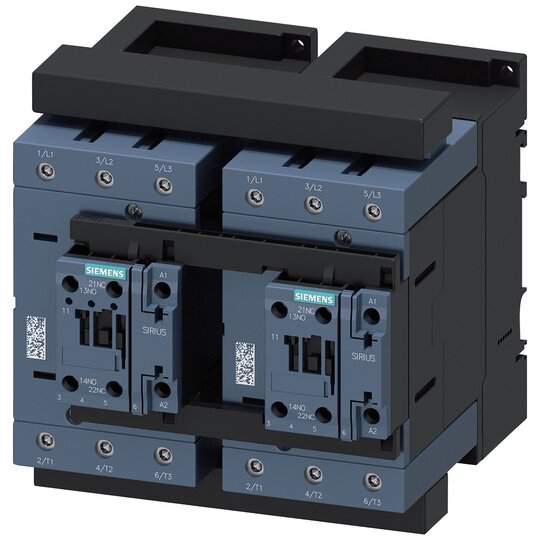

Siemens 3RA2346-8XE30-1NB3 Wendekombi- nation, AC-3, 45kW/400V, AC/DC 20-33V

Hersteller-Nr. 3RA23468XE301NB3 1485319
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
7002950
EAN
4047621031446
DEHA.-Nr.
5630833
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Funktion Wendeschütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei DC 20 - 33 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 0
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 95 A
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Bemessungsbetriebsleistung NEMA 55,16240625 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

Wendekombination, AC-3, 45 kW 400 V, AC/DC 20-33 V 3-polig, Baugröße S3 Schraubanschluss elektrische und mechanische Verriegelung 2S und Varistor integriert mit Spannungsabgriff Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
