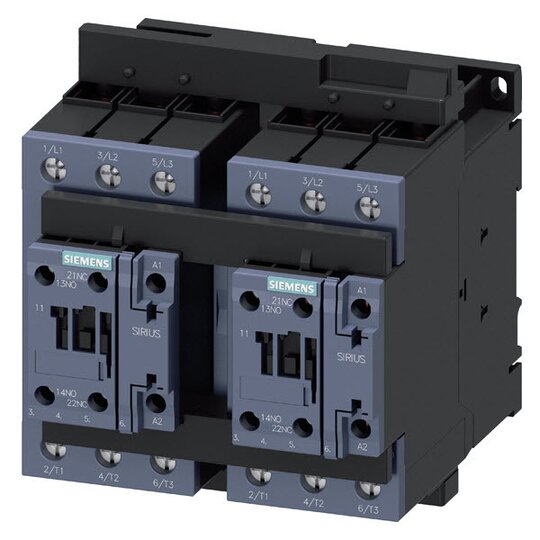

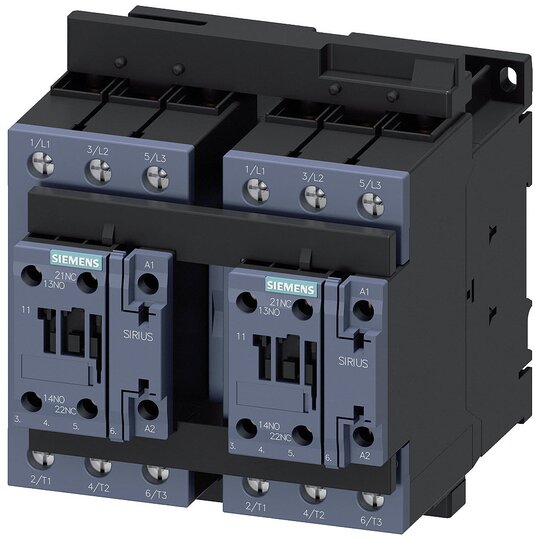

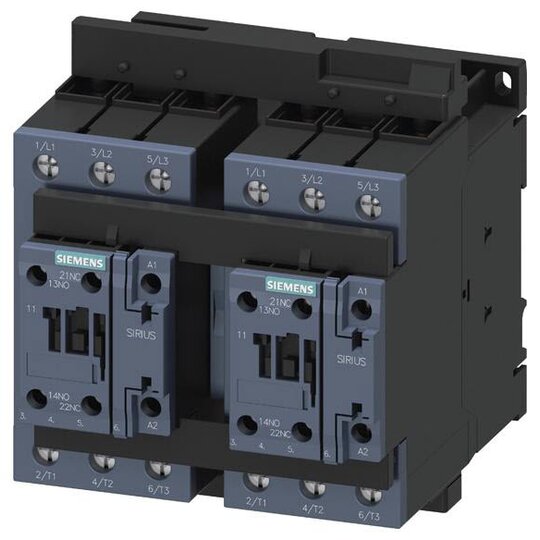

Siemens 3RA2336-8XB30-1NB3 Wende- kombination, AC 3: 22kW/400V, AC/DC
1 Stück

Listenpreis
Art.-Nr.
2739448
EAN
4011209937888
Hersteller-Nr.
3RA23368XB301NB3
DEHA.-Nr.
4335126
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Wendeschütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 20 - 33 V
Bemessungssteuerspeisespannung Us bei DC 20 - 33 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 51 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsleistung NEMA 29,41995 kW
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

Wendekombination AC-3, 22 kW/400 V, AC/DC 20-33V 3-polig, Baugröße S2 Schraubanschluss elektrische und mechanische Verriegelung 2 S integriert Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
