Funktion | Wendeschütz |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Federzuganschluss |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
Bemessungsbetriebsleistung NEMA | 14,709975 kW |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |

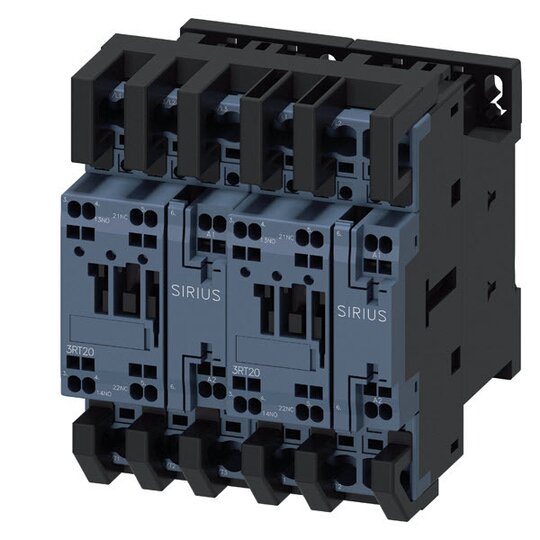

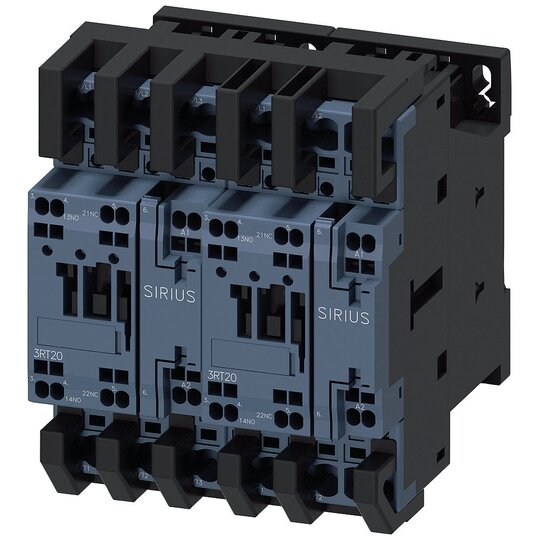

Wendekombination AC-3,15 kW/400 V,AC24V,50/60 Hz 3-polig, Baugröße S0 Federzuganschluss elektrische und mechanische Verriegelung 2 S integriert Wendekombination SIRIUS 3RA23 zum Schalten von Motoren inkl. Drehrichtungswechsel.Die Wendekombination 3RA23 ist eine geprüfte und werkseitig vormontierte Kombination aus zwei Schützen 3RT2 gleicher Leistung, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Wendekombinationen 3RA23 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten.Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.Die Wendekombinationen 3RA23 lösen die bewährte Baureihe 3RA13 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Art.-Nr.
2704332
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2704331
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
3D / BIM Objekt
Download
(Stand: 24.12.2024)
|
Anschlussbild
Download
(Stand: 24.12.2024)
|
Deeplink Produktseite
Download
(Stand: 24.12.2024)
|
Explosionszeichnung
Download
(Stand: 24.12.2024)
|

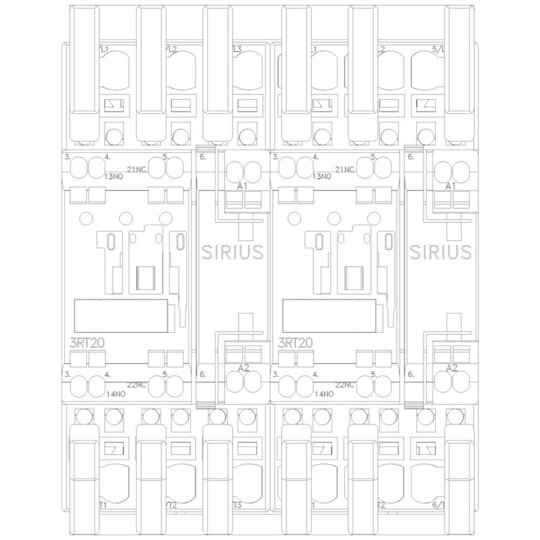

Maßzeichnung
Download
(Stand: 24.12.2024)
|
Milieubild
Download
(Stand: 24.12.2024)
|
Produktdatenblatt
Download
(Stand: 24.12.2024)
|
Produktdatenblatt
Download
(Stand: 24.12.2024)
|
RoHS-Erklärung
Download
(Stand: 24.12.2024)
|
Schaltbild
Download
(Stand: 24.12.2024)
|
Technische Information
Download
(Stand: 24.12.2024)
|
Verkaufsprospekt
Download
(Stand: 24.12.2024)
|
Frage und Antwort (Q&A Video)hochgeladen am 24.12.2024 |
