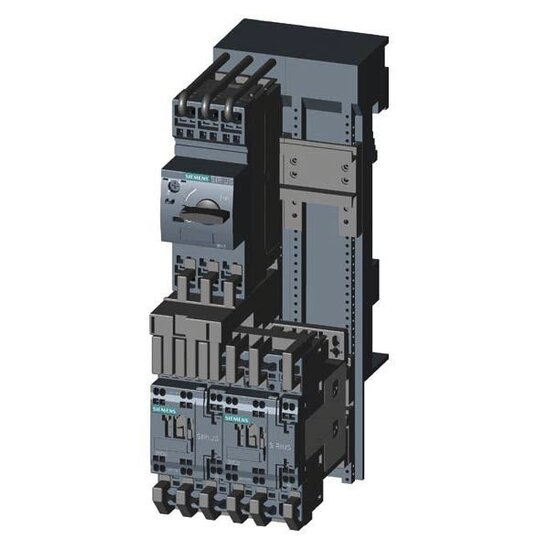

Siemens 3RA2220-4EH27-0AP0 Verbraucherabzweig, Reversierbetrieb

Hersteller-Nr. 3RA22204EH270AP0 153027
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2709312
EAN
4011209861015
DEHA.-Nr.
3260594
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Kurzschlussauslöser true
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsstrom Ie 29 A
Bemessungsbetriebsstrom bei AC-3, 400 V 29 A
Überlastauslöser Stromeinstellung 27 - 32 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 150000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 150000 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz true
Auslöseklasse CLASS 10
Anschlussart Hauptstromkreis Federzuganschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Federzuganschluss
Tragschienenmontage möglich false
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS true
Anzahl der Leuchtmelder 0
Externer Reset möglich false
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 90 mm
Höhe 260 mm
Tiefe 165 mm

    Verbraucherabzweig sicherungslos


    Der Wendestarter SIRIUS 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter und Schützen, die zum Schützen und Starten von Motoren verwendet wird.


    Technische Details:



    • Reversierbetrieb AC 400 V

    • Baugröße S0 27,0...32,0 A AC 230 V

    • Federzuganschluss für 60 mm Sammelschienensysteme

    • Iq = 150 kA 1S+1Ö (Schütz)

    • Weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar in Schraub- und Federzuganschlusstechnik

    • Montage auf Hutschiene, Schraubbefestigung und 60-mm-Sammelschiene

    • Optionales Einspeisesystem SIRIUS 3RV29 für S00 und S0

    • Einheitliches Zubehör für alle Baugrößen


    Kunden Vorteile:



    • Vermindert den Verdrahtungsaufwand erheblich mit dem optionalen Einspeisesystem

    • Präzise und verlässliche Kombination für verschiedenste Anwendungen bis 630 A

    • Einfach, effizient und stets aktuell dank des SIRIUS Systembaukastens

    • Klimafeste Bauweise für weltweite Anwendungen

    • Über 40.000 geprüfte Kombinationen für höchste Flexibilität
