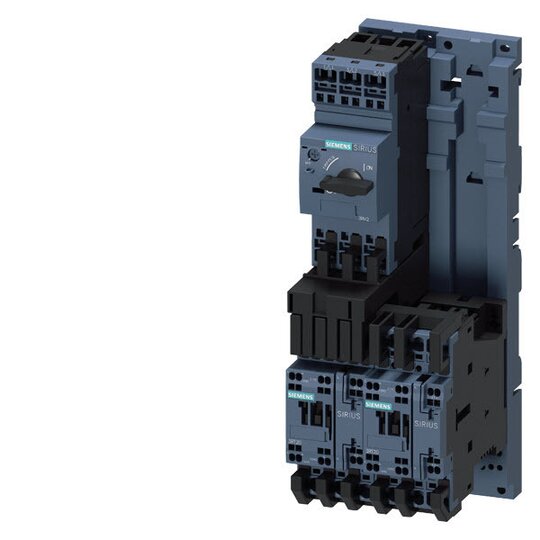

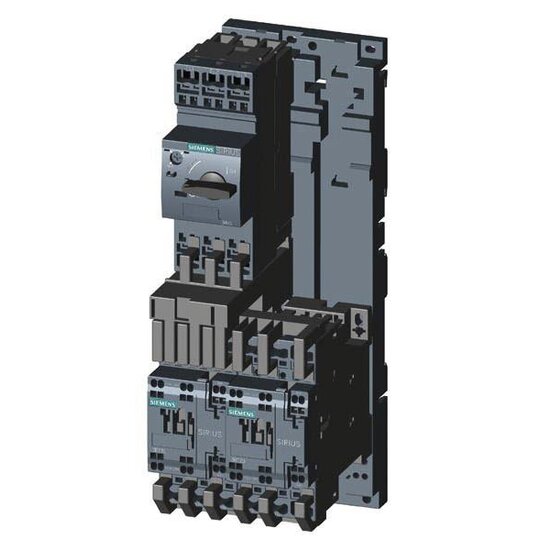

Siemens 3RA2220-4DF27-0BB4 Verbraucherabzweig, Reversierbetrieb

Hersteller-Nr. 3RA22204DF270BB4 153018
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2709303
EAN
4011209795693
DEHA.-Nr.
3260585
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Kurzschlussauslöser true
Spannungsart zur Betätigung DC
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie 25 A
Bemessungsbetriebsstrom bei AC-3, 400 V 25 A
Überlastauslöser Stromeinstellung 18 - 25 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 65000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 150000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 150000 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz true
Auslöseklasse CLASS 10
Anschlussart Hauptstromkreis Federzuganschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Federzuganschluss
Tragschienenmontage möglich true
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS true
Anzahl der Leuchtmelder 0
Externer Reset möglich false
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 90 mm
Höhe 269 mm
Tiefe 130 mm

    Verbraucherabzweig sicherungslos


    Der Wendestarter SIRIUS 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter und zwei Schützen, die für das Schützen und Starten von Motoren entwickelt wurde.


    Technische Details:



    • Reversierbetrieb AC 400 V

    • Baugröße S0 18...25 A DC 24 V

    • Federzuganschluss für Hutschienenmontage mit Hutschienenadapter

    • Iq = 150 kA 1S+1Ö (Schütz)

    • Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Einstellbereiche von 0,14 bis 65 A

    • Verschiedene Montageoptionen: Schraub- und Federzuganschlusstechnik

    • Über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten verfügbar

    • Einheitliches Zubehör für alle Baugrößen

    • Optionales Einspeisesystem SIRIUS 3RV29 verfügbar


    Kunden Vorteile:



    • Einfache und effiziente Montage

    • Reduzierter Verdrahtungsaufwand durch optionales Einspeisesystem

    • Immer aktuelle Produkte, die die bewährte Baureihe 3RA12 ersetzen

    • Weltweite Einsatzmöglichkeiten durch Zulassungen

    • Flexibilität mit verschiedenen Baugrößen und Einstellbereichen
