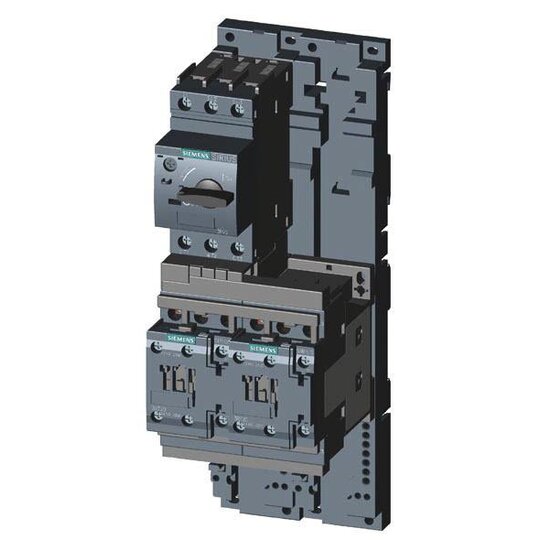

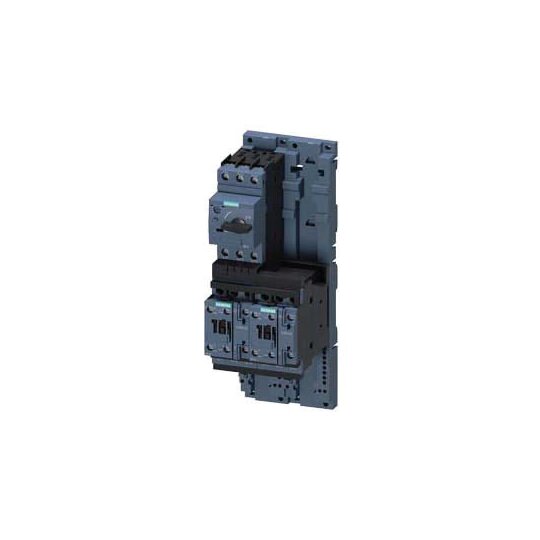

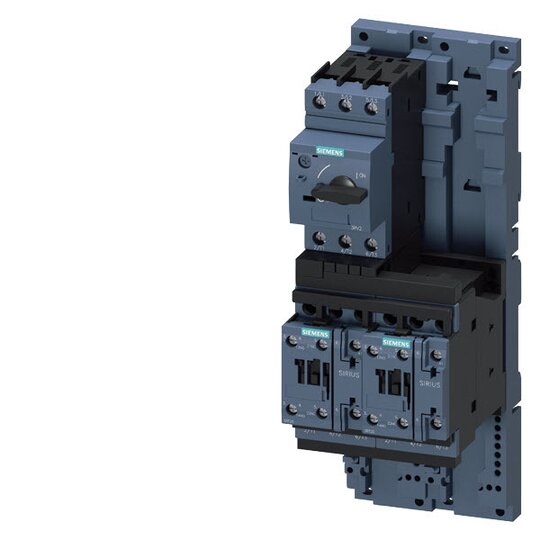

Siemens 3RA2220-4DB27-0AP0 Verbraucherabzweig, Reversierbetrieb

Hersteller-Nr. 3RA22204DB270AP0 152819
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2709104
EAN
4011209794955
DEHA.-Nr.
3260258
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Kurzschlussauslöser true
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie 25 A
Bemessungsbetriebsstrom bei AC-3, 400 V 25 A
Überlastauslöser Stromeinstellung 18 - 25 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 65000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 150000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 150000 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz true
Auslöseklasse CLASS 10
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Tragschienenmontage möglich true
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS true
Anzahl der Leuchtmelder 0
Externer Reset möglich false
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 90 mm
Höhe 265 mm
Tiefe 120 mm

    Verbraucherabzweig sicherungslos


    Der Wendestarter SIRIUS 3RA22 dient zum Schützen und Starten von Motoren und ist eine werkseitig vormontierte Kombination aus einem Leistungsschalter und zwei Schützen.



    Technische Details:



    • Reversierbetrieb AC 400 V

    • Baugröße S0 18...25 A AC 230 V

    • Schraubanschluss für Hutschienenmontage mit Hutschienenadapter (erfüllt auch Zuordnungsart 1)

    • Zuordnungsart 2, Iq = 150 kA 1S+1Ö

    • Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Verfügbar in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A

    • Montageoptionen: Schraub- und Federzuganschlusstechnik, auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene

    • Über 40.000 geprüfte Kombinationen aus Einzelgeräten bis 630 A verfügbar

    • Einheitliches Zubehör für alle Baugrößen

    • Optionales Einspeisesystem SIRIUS 3RV29 (für S00 und S0) zur Reduzierung des Verdrahtungsaufwands



    Kunden Vorteile:



    • Einfach und effizient in der Anwendung

    • Immer aktuell mit dem SIRIUS Systembaukasten

    • Reduzierter Verdrahtungsaufwand durch das optionale Einspeisesystem

    • Kombinierbar mit einem breiten Angebot an zertifizierten Einzelgeräten

    • Schutz und Starten von Motoren in einer kompakten und zuverlässigen Lösung

Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 04.07.2025)

Anschlussbild

Download (Stand: 04.07.2025)

Deeplink Produktseite

Download (Stand: 04.07.2025)

Explosionszeichnung

Download (Stand: 04.07.2025)

Flussdiagramm

Download (Stand: 04.07.2025)

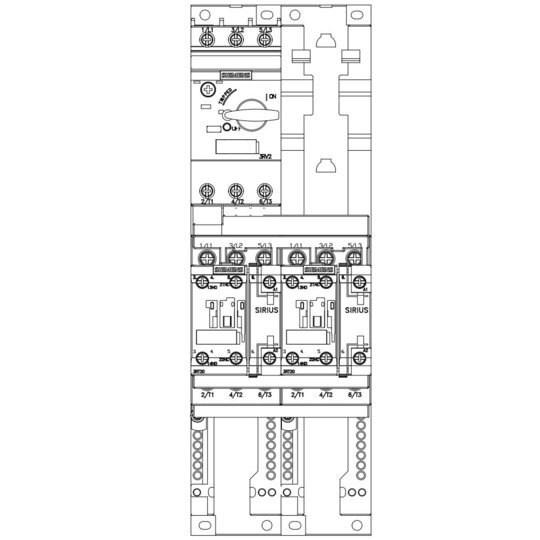

Maßzeichnung
