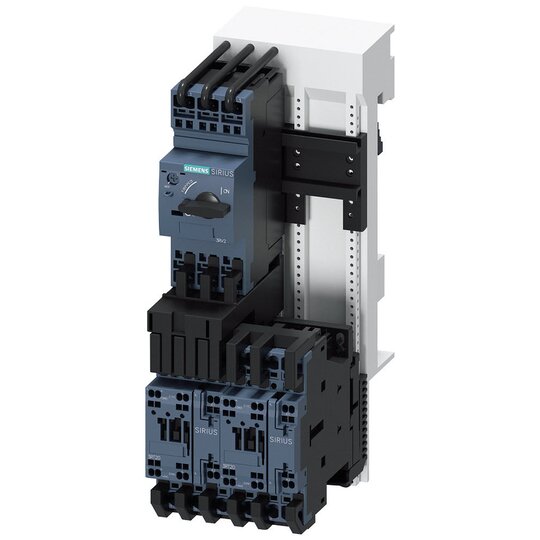

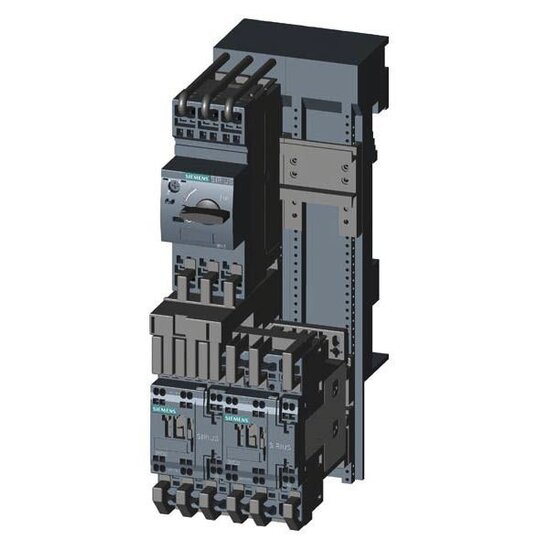

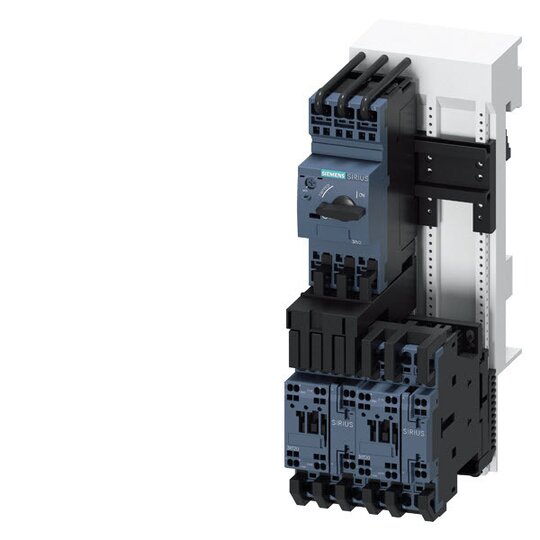

Siemens 3RA2220-4CH27-0AP0 Verbraucherabzweig, Reversierbetrieb

Hersteller-Nr. 3RA22204CH270AP0 152817
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2709102
EAN
4011209797819
DEHA.-Nr.
3260256
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Kurzschlussauslöser true
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie 22 A
Bemessungsbetriebsstrom bei AC-3, 400 V 22 A
Überlastauslöser Stromeinstellung 16 - 22 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 65000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 150000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 150000 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz true
Auslöseklasse CLASS 10
Anschlussart Hauptstromkreis Federzuganschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Federzuganschluss
Tragschienenmontage möglich false
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS true
Anzahl der Leuchtmelder 0
Externer Reset möglich false
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 90 mm
Höhe 260 mm
Tiefe 165 mm

    Verbraucherabzweig sicherungslos


    Der Wendestarter SIRIUS 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter und zwei Schützen, die speziell zum Schützen und Starten von Motoren entwickelt wurde.



    Technische Details:



    • Reversierbetrieb AC 400 V

    • Baugröße S0 16...22 A AC 230 V

    • Federzuganschluss für 60 mm Sammelschienensysteme

    • Erfüllt Zuordnungsart 1 und 2

    • Iq = 150 kA 1S+1Ö (Schütz)

    • Klimafest, weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Einstellbereiche von 0,14 bis 65 A

    • Verfügbar in Schraub- und Federzuganschlusstechnik



    Kunden Vorteile:



    • Bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden, was die Installation erleichtert.

    • Reduziert den Verdrahtungsaufwand erheblich mit dem optionalen Einspeisesystem SIRIUS 3RV29.

    • Einfache und effiziente Anwendung durch das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2, welches einheitlich ist.

    • Über 40.000 geprüfte Kombinationen aus Einzelgeräten verfügbar, um verschiedene Anwendungen bis 630 A zu unterstützen.
