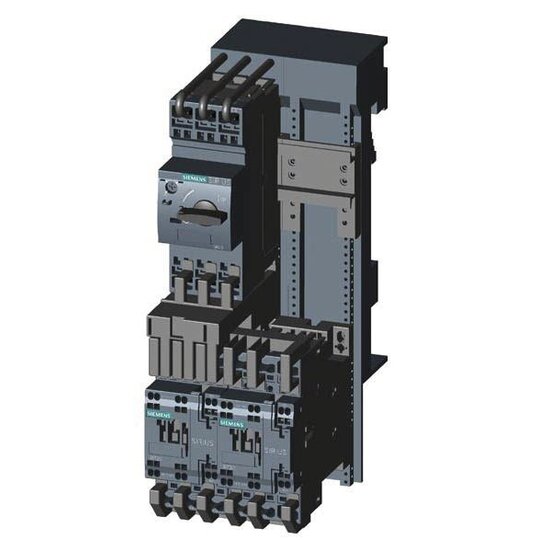

Siemens 3RA2220-4BH26-0BB4 Verbraucherabzweig, Reversierbetrieb
Hersteller-Nr. 3RA22204BH260BB4 152810
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2709095
- EAN
- 4011209797543
- DEHA.-Nr.
- 3260249
- eClass.-Nr.
- 27370905
- Zolltarif-Nr.
- 85364900
| Mit Kurzschlussauslöser | true |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungsbetriebsstrom Ie | 20 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 20 A |
| Überlastauslöser Stromeinstellung | 13 - 20 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 65000 A |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 60 €C |
| Temperaturkompensierter Überlastschutz | true |
| Auslöseklasse | CLASS 10 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Federzuganschluss |
| Tragschienenmontage möglich | false |
| Mit Trafo | false |
| Anzahl der Befehlsstellen | 1 |
| Geeignet für NOT-AUS | true |
| Anzahl der Leuchtmelder | 0 |
| Externer Reset möglich | false |
| Mit Sicherung | false |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Unterstützt Protokoll für TCP/IP | false |
| Unterstützt Protokoll für PROFIBUS | false |
| Unterstützt Protokoll für CAN | false |
| Unterstützt Protokoll für INTERBUS | false |
| Unterstützt Protokoll für ASI | false |
| Unterstützt Protokoll für MODBUS | false |
| Unterstützt Protokoll für Data-Highway | false |
| Unterstützt Protokoll für DeviceNet | false |
| Unterstützt Protokoll für SUCONET | false |
| Unterstützt Protokoll für LON | false |
| Unterstützt Protokoll für PROFINET IO | false |
| Unterstützt Protokoll für PROFINET CBA | false |
| Unterstützt Protokoll für SERCOS | false |
| Unterstützt Protokoll für Foundation Fieldbus | false |
| Unterstützt Protokoll für EtherNet/IP | false |
| Unterstützt Protokoll für AS-Interface Safety at Work | false |
| Unterstützt Protokoll für DeviceNet Safety | false |
| Unterstützt Protokoll für INTERBUS-Safety | false |
| Unterstützt Protokoll für PROFIsafe | false |
| Unterstützt Protokoll für SafetyBUS p | false |
| Unterstützt Protokoll für sonstige Bussysteme | false |
| Breite | 90 mm |
| Höhe | 260 mm |
| Tiefe | 165 mm |
- Reversierbetrieb AC 400 V
- Baugröße S0 13,0...20,0 A
- DC 24 V Federzuganschluss für 60 mm Sammelschienensysteme
- Zuordnungsart 1
- Iq = 150 kA
- Geprüfte und werkseitig vormontierte Kombination aus Leistungsschalter 3RV2 und zwei Schützen 3RT2
- Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)
- IE3/IE4 ready
- Einstellbereiche von 0,14 bis 65 A
- Schraub- und Federzuganschlusstechnik verfügbar
- Optionales Einspeisesystem SIRIUS 3RV29 verfügbar
- Reduzierter Verdrahtungsaufwand durch optionale Einspeisesysteme
- Einheitliches Zubehör für alle Baugrößen
- Über 40.000 geprüfte Kombinationen für verschiedenste Anwendungen bis 630 A
- Einfach, effizient und stets aktuell im SIRIUS Systembaukasten
- Erleichterte Montage auf Hutschiene und 60-mm-Sammelschiene
Verbraucherabzweig sicherungslos
Der Wendestarter SIRIUS 3RA22 dient zum Schützen und Starten von Motoren und kombiniert dabei einen Leistungsschalter mit zwei vorverdrahteten Schützen.
