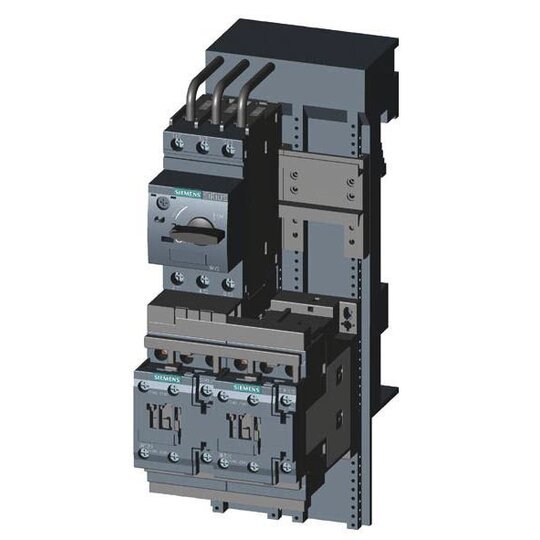

Siemens 3RA2220-4BD27-0BB4 Verbraucherabzweig
Hersteller-Nr. 3RA22204BD270BB4 153042
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2709329
- EAN
- 4011209895720
- DEHA.-Nr.
- 3610018
- eClass.-Nr.
- 27370905
- Zolltarif-Nr.
- 85364900
| Mit Kurzschlussauslöser | true |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungsbetriebsstrom Ie | 20 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 20 A |
| Überlastauslöser Stromeinstellung | 13 - 20 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 65000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 150000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 150000 A |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 60 €C |
| Temperaturkompensierter Überlastschutz | true |
| Auslöseklasse | CLASS 10 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Tragschienenmontage möglich | false |
| Mit Trafo | false |
| Anzahl der Befehlsstellen | 1 |
| Geeignet für NOT-AUS | true |
| Anzahl der Leuchtmelder | 0 |
| Externer Reset möglich | false |
| Mit Sicherung | false |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Unterstützt Protokoll für TCP/IP | false |
| Unterstützt Protokoll für PROFIBUS | false |
| Unterstützt Protokoll für CAN | false |
| Unterstützt Protokoll für INTERBUS | false |
| Unterstützt Protokoll für ASI | false |
| Unterstützt Protokoll für MODBUS | false |
| Unterstützt Protokoll für Data-Highway | false |
| Unterstützt Protokoll für DeviceNet | false |
| Unterstützt Protokoll für SUCONET | false |
| Unterstützt Protokoll für LON | false |
| Unterstützt Protokoll für PROFINET IO | false |
| Unterstützt Protokoll für PROFINET CBA | false |
| Unterstützt Protokoll für SERCOS | false |
| Unterstützt Protokoll für Foundation Fieldbus | false |
| Unterstützt Protokoll für EtherNet/IP | false |
| Unterstützt Protokoll für AS-Interface Safety at Work | false |
| Unterstützt Protokoll für DeviceNet Safety | false |
| Unterstützt Protokoll für INTERBUS-Safety | false |
| Unterstützt Protokoll für PROFIsafe | false |
| Unterstützt Protokoll für SafetyBUS p | false |
| Unterstützt Protokoll für sonstige Bussysteme | false |
| Breite | 90 mm |
| Höhe | 260 mm |
| Tiefe | 165 mm |
- Reversierbetrieb AC 400 V
- Baugröße S0 13,0...20,0 A DC 24 V
- Schraubanschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1)
- Iq = 150 kA 1S+1Ö (Schütz)
- Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)
- IE3/IE4 ready
- Einstellbereiche von 0,14 bis 65 A erhältlich
- Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene
- Über 40.000 geprüfte Kombinationen aus Einzelgeräten bis 630 A verfügbar
- Einheitliches Zubehör für alle Baugrößen, auch für die Verbraucherabzweige verwendbar
- Optionales Einspeisesystem SIRIUS 3RV29 reduziert den Verdrahtungsaufwand erheblich
- Einfach und effizient in der Anwendung
- Aktuelle Lösungen mit der bewährten Baureihe SIRIUS 3RA22
Verbraucherabzweig sicherungslos
Der Wendestarter SIRIUS 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination zum Schützen und Starten von Motoren.
