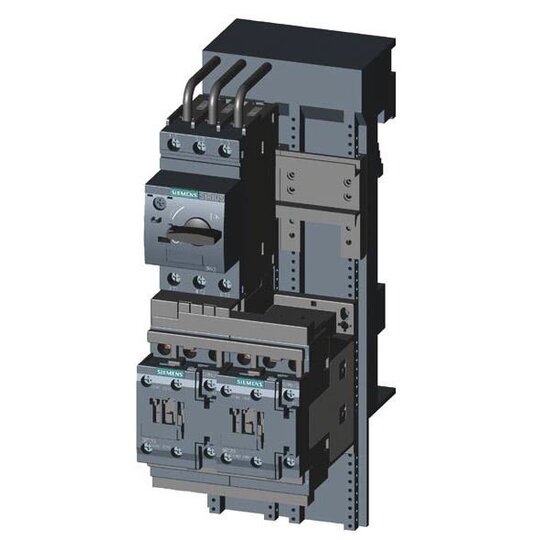

Siemens 3RA2220-4BD26-0AP0 Verbraucherabzweig, Reversierbetrieb

Hersteller-Nr. 3RA22204BD260AP0 153014
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2709299
EAN
4011209798465
DEHA.-Nr.
3260503
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Kurzschlussauslöser true
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungsbetriebsstrom Ie 20 A
Bemessungsbetriebsstrom bei AC-3, 400 V 20 A
Überlastauslöser Stromeinstellung 13 - 20 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 65000 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz true
Auslöseklasse CLASS 10
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Tragschienenmontage möglich false
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS true
Anzahl der Leuchtmelder 0
Externer Reset möglich false
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 90 mm
Höhe 260 mm
Tiefe 155 mm

    Verbraucherabzweig sicherungslos


    Der Wendestarter SIRIUS 3RA22 dient zum Schützen und Starten von Motoren und bietet eine geprüfte Kombination aus Leistungsschalter und Schützen, die bereits werksseitig vormontiert sind.



    Technische Details:



    • Reversierbetrieb AC 400 V

    • Baugröße S0 13,0...20,0 A AC 230 V

    • Schraubanschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1)

    • 1S+1Ö (Schütz) Wendestarter SIRIUS 3RA22

    • Getestete und vormontierte Kombination aus Leistungsschalter 3RV2 und zwei Schützen 3RT2

    • Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Einstellbereiche von 0,14 bis 65 A verfügbar

    • Montageoptionen: Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene

    • Über 40.000 geprüfte Kombinationen aus Einzelgeräten erhältlich

    • Einheitliches Zubehör für alle Baugrößen

    • Optionales Einspeisesystem SIRIUS 3RV29 reduziert den Verdrahtungsaufwand

    • Ersetzt die bewährte Baureihe 3RA12



    Kunden Vorteile:



    • Einfach zu installieren dank werkseitiger Vormontage

    • Effiziente Nutzung durch umfassende Kombinationsmöglichkeiten

    • Reduzierter Verdrahtungsaufwand mit optionalem Einspeisesystem

    • Überragende Flexibilität für verschiedene Anwendungen bis 630 A

    • Aktuelle technische Standards mit IE3/IE4 Bereitstellung

Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 05.07.2025)

Anschlussbild

Download (Stand: 05.07.2025)

Deeplink Produktseite

Download (Stand: 05.07.2025)

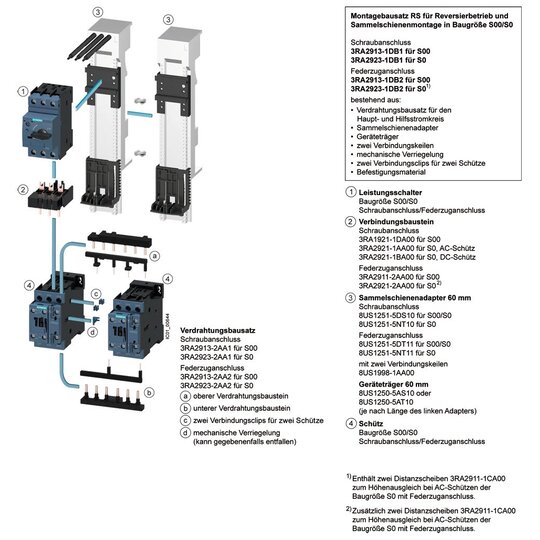

Explosionszeichnung
