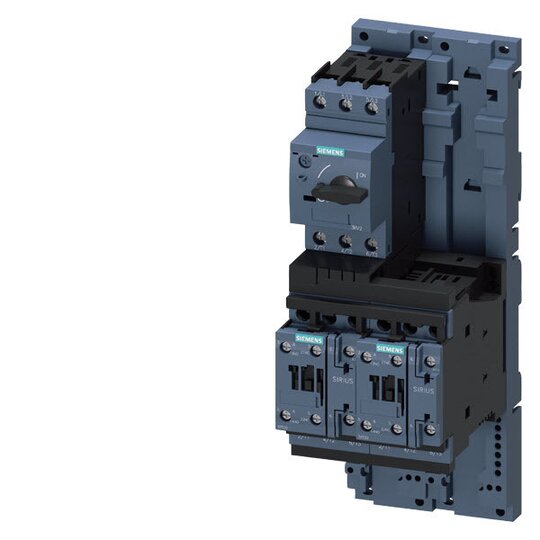

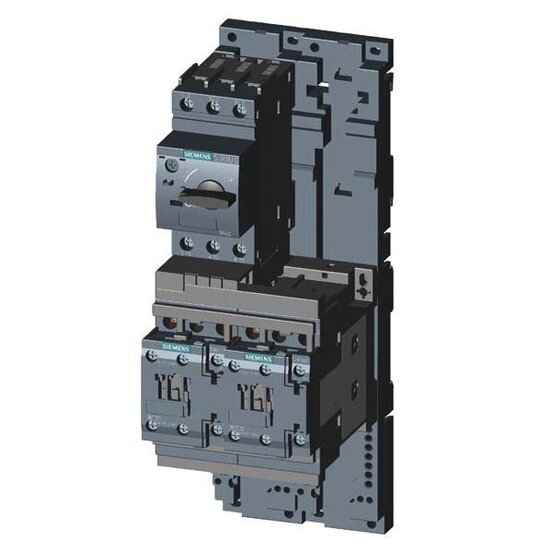

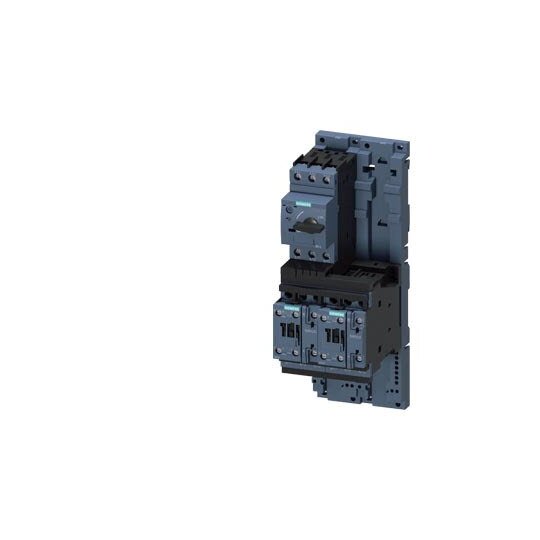

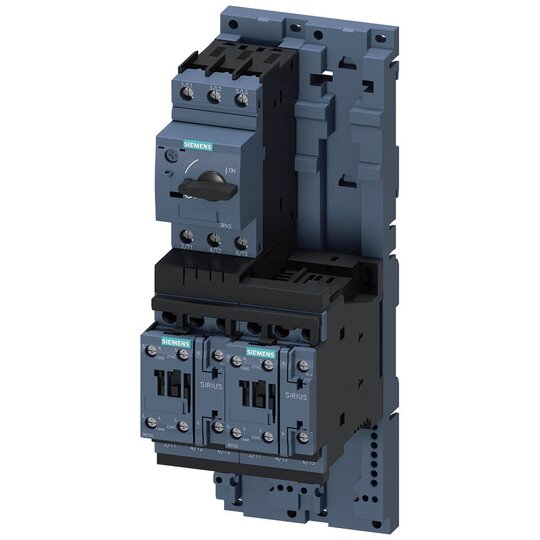

Siemens 3RA2220-1HB24-0BB4 Verbraucherabzweig, Reversierbetrieb
Hersteller-Nr. 3RA22201HB240BB4 152036
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2708091
- EAN
- 4011209794542
- DEHA.-Nr.
- 3260069
- eClass.-Nr.
- 27370905
- Zolltarif-Nr.
- 85364900
| Mit Kurzschlussauslöser | true |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 3 kW |
| Bemessungsbetriebsstrom Ie | 8 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 8 A |
| Überlastauslöser Stromeinstellung | 5.5 - 8 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 65000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 30000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 150000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 150000 A |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 60 €C |
| Temperaturkompensierter Überlastschutz | true |
| Auslöseklasse | CLASS 10 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Tragschienenmontage möglich | true |
| Mit Trafo | false |
| Anzahl der Befehlsstellen | 1 |
| Geeignet für NOT-AUS | true |
| Anzahl der Leuchtmelder | 0 |
| Externer Reset möglich | false |
| Mit Sicherung | false |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Unterstützt Protokoll für TCP/IP | false |
| Unterstützt Protokoll für PROFIBUS | false |
| Unterstützt Protokoll für CAN | false |
| Unterstützt Protokoll für INTERBUS | false |
| Unterstützt Protokoll für ASI | false |
| Unterstützt Protokoll für MODBUS | false |
| Unterstützt Protokoll für Data-Highway | false |
| Unterstützt Protokoll für DeviceNet | false |
| Unterstützt Protokoll für SUCONET | false |
| Unterstützt Protokoll für LON | false |
| Unterstützt Protokoll für PROFINET IO | false |
| Unterstützt Protokoll für PROFINET CBA | false |
| Unterstützt Protokoll für SERCOS | false |
| Unterstützt Protokoll für Foundation Fieldbus | false |
| Unterstützt Protokoll für EtherNet/IP | false |
| Unterstützt Protokoll für AS-Interface Safety at Work | false |
| Unterstützt Protokoll für DeviceNet Safety | false |
| Unterstützt Protokoll für INTERBUS-Safety | false |
| Unterstützt Protokoll für PROFIsafe | false |
| Unterstützt Protokoll für SafetyBUS p | false |
| Unterstützt Protokoll für sonstige Bussysteme | false |
| Breite | 90 mm |
| Höhe | 265 mm |
| Tiefe | 130 mm |
- Reversierbetrieb AC 400 V
- Baugröße S0, 5,50...8,00 A
- DC 24 V Schraubanschluss für Hutschienenmontage
- Iq = 150 kA, 1S+1Ö (Schütz)
- Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)
- IE3/IE4 ready
- Einstellbereiche von 0,14 bis 65 A
- Verschiedene Anschlussarten: Schraub- und Federzuganschlusstechnik
- Optionales Einspeisesystem SIRIUS 3RV29 (für S00 und S0) verfügbar
- Weniger Verdrahtungsaufwand dank werkseitig vormontierter Kombinationen.
- Über 40.000 geprüfte Kombinationen für vielfältige Anwendungen bis 630 A.
- Einheitliches Zubehör für alle Baugrößen, sorgt für Flexibilität und Lageroptimierung.
- Einfacher Austausch der Baureihe 3RA12 gegen die 3RA22.
- Modularer Aufbau ermöglicht Anpassungen an spezifische Anforderungen.
Verbraucherabzweig sicherungslos
Der Wendestarter SIRIUS 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter und zwei Schützen, die für das Schützen und Starten von Motoren entwickelt wurde.
Technische Details:
Kunden Vorteile:
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Siemens 152685
Art.-Nr. 2708970
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Siemens 152701
Art.-Nr. 2708986
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Siemens 152693
Art.-Nr. 2708978
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Siemens 152705
Art.-Nr. 2708990
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
|
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
3D / BIM Objekt
Download
(Stand: 12.07.2025)
|
Anschlussbild
Download
(Stand: 12.07.2025)
|
Deeplink Produktseite
Download
(Stand: 12.07.2025)
|
Explosionszeichnung
Download
(Stand: 12.07.2025)
|
Flussdiagramm
Download
(Stand: 12.07.2025)
|

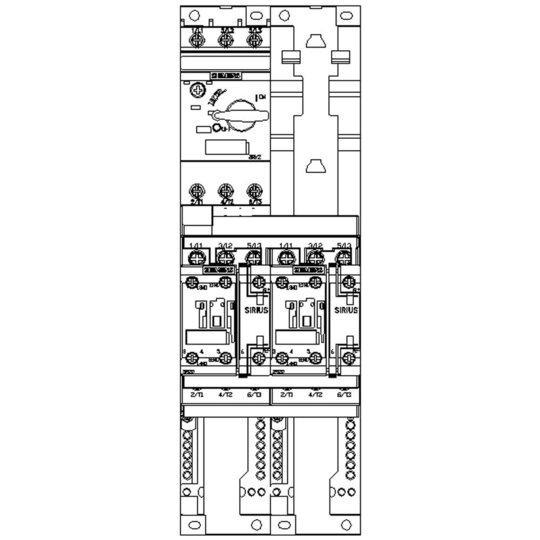

Maßzeichnung
