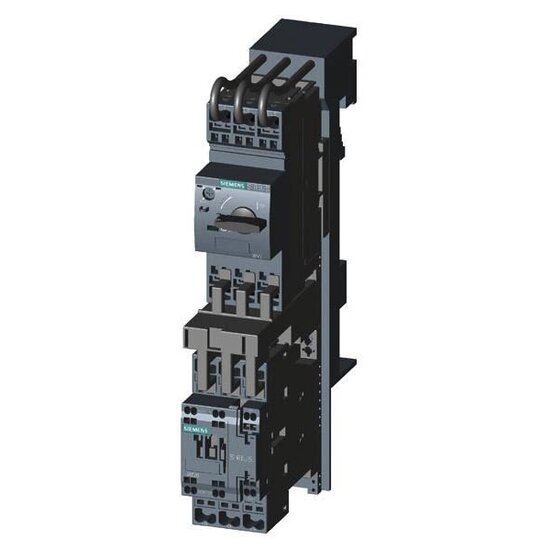

Siemens 3RA2120-4BH26-0BB4 Verbraucherabzweig, Direktanlauf

Hersteller-Nr. 3RA21204BH260BB4 152875
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2709160
EAN
4011209796966
DEHA.-Nr.
3260361
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Kurzschlussauslöser true
Spannungsart zur Betätigung DC
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungsbetriebsstrom Ie 20 A
Bemessungsbetriebsstrom bei AC-3, 400 V 20 A
Überlastauslöser Stromeinstellung 13 - 20 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 65000 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz true
Auslöseklasse CLASS 10
Anschlussart Hauptstromkreis Federzuganschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Federzuganschluss
Tragschienenmontage möglich false
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS true
Anzahl der Leuchtmelder 0
Externer Reset möglich false
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 45 mm
Höhe 260 mm
Tiefe 165 mm

    Direktstarter SIRIUS 3RA21


    Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die für das Schützen und Starten von Motoren konzipiert ist.



    Technische Details:



    • Verbraucherabzweig sicherungslos

    • Direktanlauf AC 400 V

    • Baugröße S0, 13...20 A

    • DC 24 V Federzuganschluss für 60 mm Sammelschienensysteme

    • Zuordnungsart 1, Iq = 150 kA

    • Bereits werkseitig vormontiert und fertig verdrahtet

    • Klimafest und weltweit zugelassen (z. B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Einstellbereiche von 0,14 bis 65 A

    • Verfügbarkeit in Schraub- und Federzuganschlusstechnik



    Kunden Vorteile:



    • Erheblicher Reduzierung des Verdrahtungsaufwands durch das optionale Einspeisesystem SIRIUS 3RV29

    • Über 40.000 geprüfte Kombinationen für verschiedenste Anwendungen bis 630 A

    • Einheitliches Zubehör für alle Baugrößen der Leistungsschalter 3RV2 und Schütze 3RT2

    • Einfach, effizient und immer aktuell im SIRIUS Systembaukasten
