Mit Kurzschlussauslöser | true |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230 V |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 kW |
Bemessungsbetriebsstrom Ie | 6,3 A |
Bemessungsbetriebsstrom bei AC-3, 400 V | 6,3 A |
Überlastauslöser Stromeinstellung | 4.5 - 6.3 A |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 65000 A |
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 30000 A |
Umgebungstemperatur, Obergrenze ohne Einschränkungen | 60 €C |
Temperaturkompensierter Überlastschutz | true |
Auslöseklasse | CLASS 10 |
Anschlussart Hauptstromkreis | Federzuganschluss |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Federzuganschluss |
Tragschienenmontage möglich | false |
Mit Trafo | false |
Anzahl der Befehlsstellen | 1 |
Geeignet für NOT-AUS | true |
Zuordnungsart nach IEC 60947-4-3 | Klasse 1 |
Anzahl der Leuchtmelder | 0 |
Externer Reset möglich | false |
Mit Sicherung | false |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |
Unterstützt Protokoll für TCP/IP | false |
Unterstützt Protokoll für PROFIBUS | false |
Unterstützt Protokoll für CAN | false |
Unterstützt Protokoll für INTERBUS | false |
Unterstützt Protokoll für ASI | false |
Unterstützt Protokoll für MODBUS | false |
Unterstützt Protokoll für Data-Highway | false |
Unterstützt Protokoll für DeviceNet | false |
Unterstützt Protokoll für SUCONET | false |
Unterstützt Protokoll für LON | false |
Unterstützt Protokoll für PROFINET IO | false |
Unterstützt Protokoll für PROFINET CBA | false |
Unterstützt Protokoll für SERCOS | false |
Unterstützt Protokoll für Foundation Fieldbus | false |
Unterstützt Protokoll für EtherNet/IP | false |
Unterstützt Protokoll für AS-Interface Safety at Work | false |
Unterstützt Protokoll für DeviceNet Safety | false |
Unterstützt Protokoll für INTERBUS-Safety | false |
Unterstützt Protokoll für PROFIsafe | false |
Unterstützt Protokoll für SafetyBUS p | false |
Unterstützt Protokoll für sonstige Bussysteme | false |
Breite | 45 mm |
Höhe | 260 mm |
Tiefe | 155 mm |

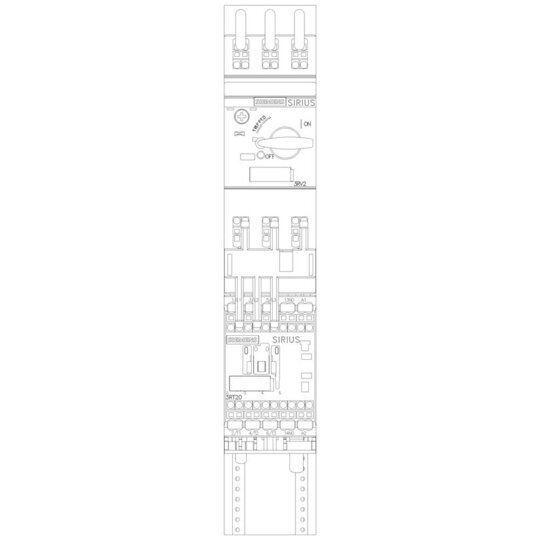

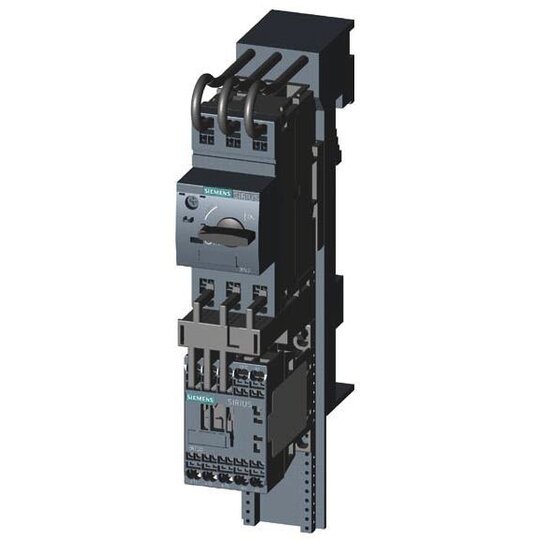

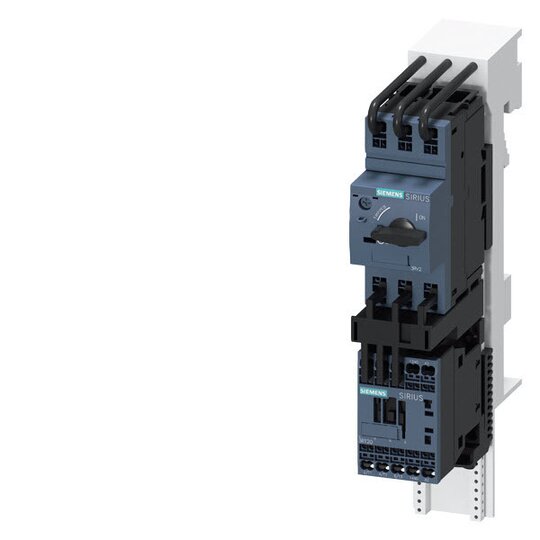

Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S00 4,50...6,30 A AC 230 V Federzuganschluss für 60 mm Sammelschienensysteme Zuordnungsart 1, Iq = 150 kA 1S (Schütz) Direktstarter SIRIUS 3RA21 zum Schützen und Starten von Motoren.Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.Die Verbraucherabzweige 3RA21 lösen die bewährte Baureihe 3RA11 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
