Ausführung als Hauptschalter | false |
Ausführung als Sicherheitsschalter | true |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsdauerstrom Iu | 630 A |
Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
Geeignet für Sicherungseinsätze | NH2, NH3 |
Polzahl | 3 |
Mit Sicherungsüberwachung | false |
Anschlussart Hauptstromkreis | Schienenanschluss |
Kabeleinführung | sonstige |
Mit Steckverbindern bestückt | false |
Geeignet für Bodenbefestigung | true |
Geeignet für Frontbefestigung | false |
Geeignet für Sammelschienenaufbau | false |
Ausführung des Betätigungselements | Deckelgriff |
Position des Betätigungselements | vorne |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Ausführung als NOT-AUS-Einrichtung | false |
Schutzart (IP), frontseitig | IP40 |

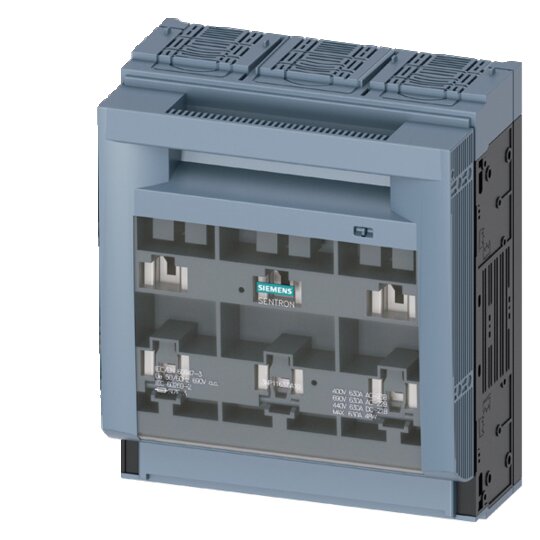

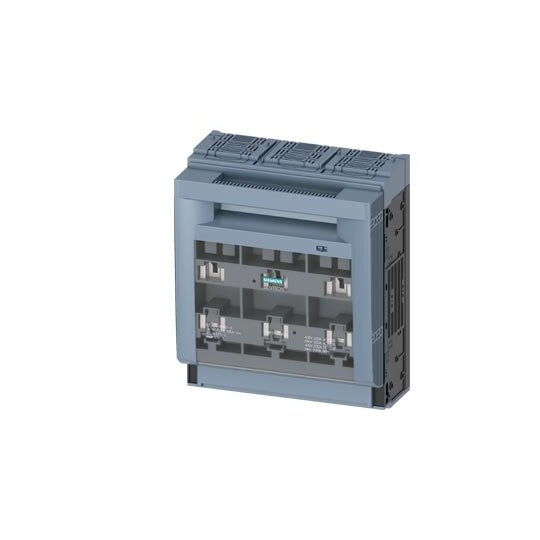

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH3, 630 A, für Aufbau und Einbau auf Montageplatte, Flachanschluss, Abdeckebene 70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff. Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
