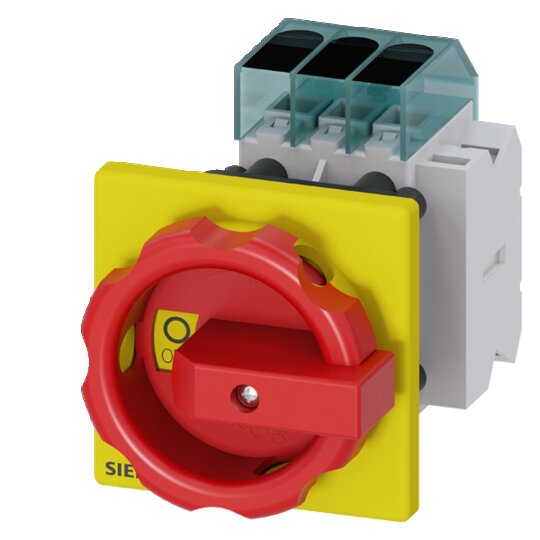

Siemens 3LD34541TK53 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 22,0kW rt/gelb

Hersteller-Nr. 3LD34541TK53 972896
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735825
EAN
4001869552095
DEHA.-Nr.
5288303
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig für das sichere Abschalten von Lasten in vielen Bereichen.


    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 22,0 kW

    • Frontbefestigung mit Basisschalter und Zentrallochbefestigung 22,5mm

    • Knebelantrieb rot/gelb 66x66 mm mit Hilfsschalter 1OE+1S

    • Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Modularer Aufbau für schnelle Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbar in verschiedenen Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau


    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Geeignet für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Optionale Varianten für Gleichstromanwendungen verfügbar bei 3LD2
