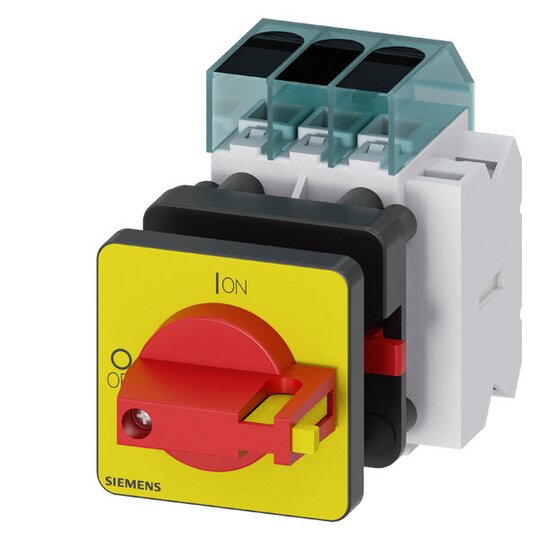

Siemens 3LD34501TK13 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 22,0kW rt/gelb

Hersteller-Nr. 3LD34501TK13 972895
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735824
EAN
4001869552019
DEHA.-Nr.
5288302
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient zum sicheren Abschalten von Lasten in vielen Bereichen, insbesondere für kleine Maschinen wie Sägen, Kompressoren und Pumpen.


    Technische Details:



    • Iu 63 A Hauptschalter, 3-polig

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 22,0 kW

    • Frontbefestigung Basisschalter mit Zentrallochbefestigung

    • Knebelantrieb rot/gelb, 48x48 mm

    • Hilfsschalter: 1OE+1S

    • Optimale Netztrennung von 16 A bis 63 A

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Varianten für Gleichstromanwendungen verfügbar bei 3LD2


    Kunden Vorteile:



    • Modularer Aufbau, schnelle und einfache Montage von Hilfsschaltern

    • Durchgängige Sicherheit für Anwender und Systeme

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbare Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Wahlweise mit Direkt- oder Türkupplungs-Drehantrieb
