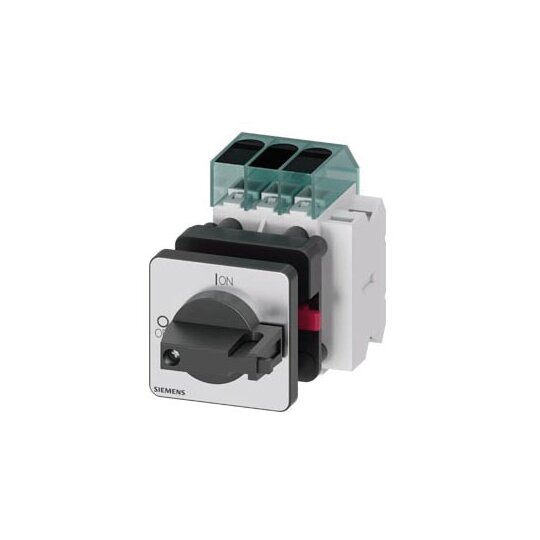

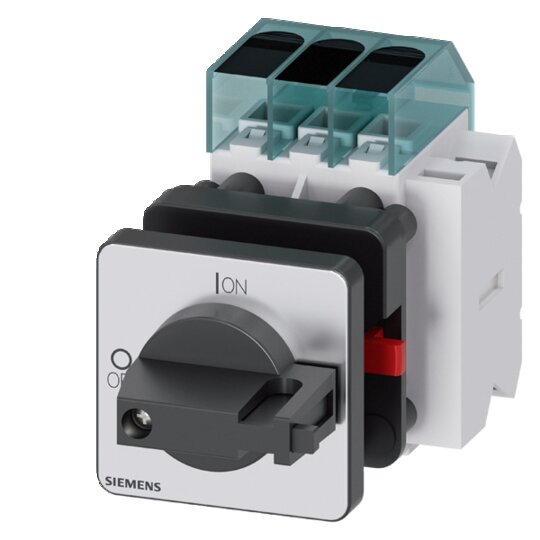

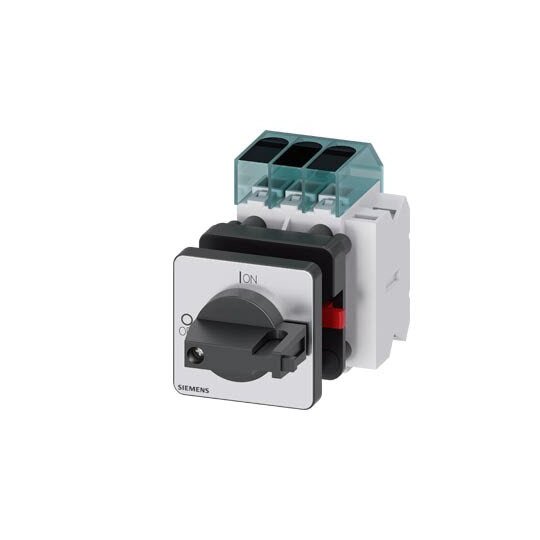

Siemens 3LD34501TK11 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 22,0kW schwarz

Hersteller-Nr. 3LD34501TK11 972907
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735836
EAN
4001869552002
DEHA.-Nr.
5288314
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Hauptschalter für das sichere Abschalten von Lasten in vielen Bereichen, speziell für kleine Maschinen.


    Technische Details:



    • Iu: 63 A

    • Hauptschalter: 3-polig

    • Bemessungsbetriebsleistung: 22,0 kW bei AC-23 A und 400V

    • Befestigung: Frontbefestigung mit Zentrallochbefestigung 22,5mm

    • Knebelantrieb: schwarz, 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau: schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Netztrennung: optimal von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Internationale Approbationen: vielseitig einsetzbar

    • Verfügbare Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Gleichstromanwendungen: Varianten für 3LD2 verfügbar


    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme.

    • Einfacher Zugriff auf Hilfsschalter durch modularen Aufbau.

    • Vielseitig einsetzbar für verschiedene Maschinen und Anwendungen.

    • Optimale Netztrennung erhöht die Betriebssicherheit.

    • Vielfältige Montageoptionen bieten Flexibilität in der Installation.
