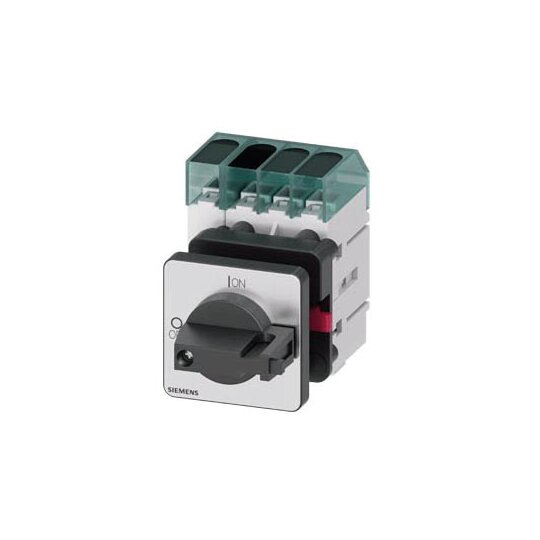

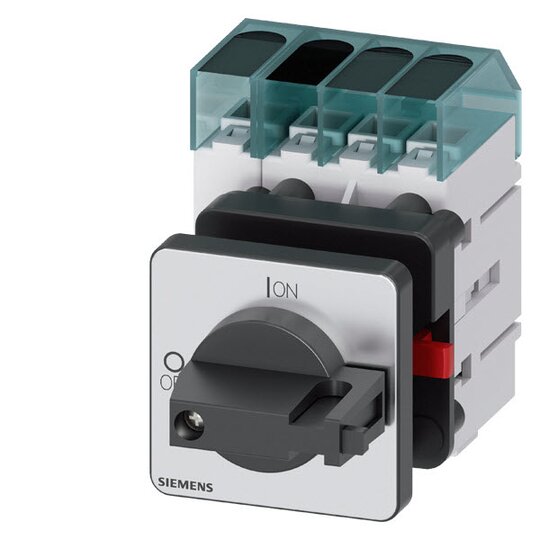

Siemens 3LD34500TL11 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 3p+N 22,0kW

Hersteller-Nr. 3LD34500TL11 972924
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735853
EAN
4001869551982
DEHA.-Nr.
5288331
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient als sicherer Abschalter für Lasten in vielen Bereichen, einschließlich Drehstrommotoren und Maschinen.



    Technische Details:



    • Iu: 63 A

    • Leistung: 22,0 kW bei AC-23 A und 400V

    • Polzahl: 3-polig + N

    • Frontbefestigung: Basisschalter mit Zentrallochbefestigung 22,5mm

    • Abmessungen: 48x48 mm

    • Netztrennung: Von 16 A bis 63 A

    • Betriebsarten: Enthält Varianten für Gleichstromanwendungen (3LD2)



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht schnelle und einfache Montage von Hilfsschaltern.

    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Vielfältige Varianten für unterschiedliche Montagearten verfügbar.

    • Durchgängige Sicherheit für Anwender und Systeme.
