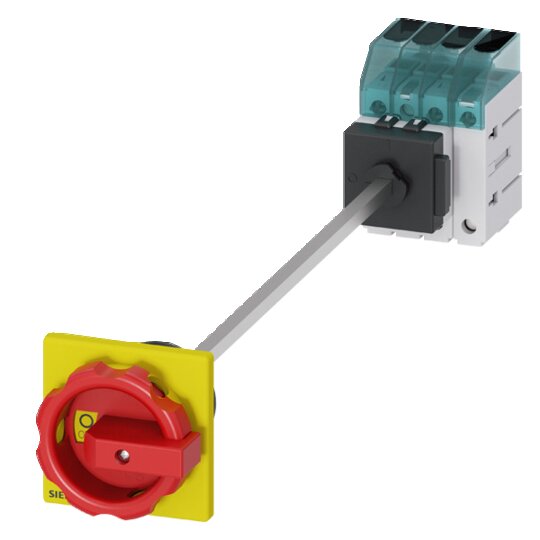

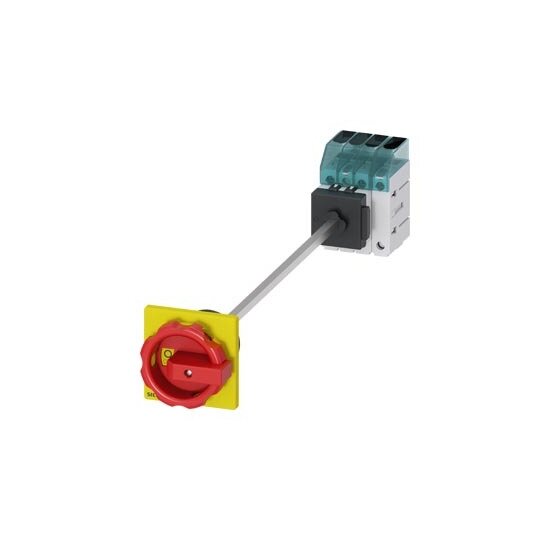

Siemens 3LD34480TL53 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 3p+N 22,0kW

Hersteller-Nr. 3LD34480TL53 972913
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735842
EAN
4001869551913
DEHA.-Nr.
5288320
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig + N ist für das sichere Abschalten von Lasten in vielen Bereichen geeignet.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 22,0 kW

    • Bodenbefestigung Basisschalter mit Tuerkupplung

    • Zentrallochbefestigung: 22,5mm

    • Drehantrieb: rot/gelb, 66 x 66 mm

    • Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Erhältlich in Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen verfügbar (bei 3LD2)



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht schnelle und einfache Montage von Hilfsschaltern

    • Vielseitige Einsetzbarkeit dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Vielfältige Varianten erhältlich, um spezifischen Anforderungen gerecht zu werden

    • Geeignet für kleine Maschinen wie Sägen, Kompressoren, Pumpen und mehr
