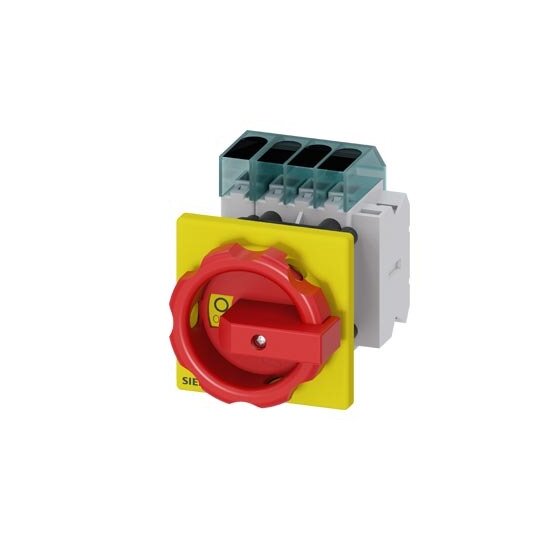

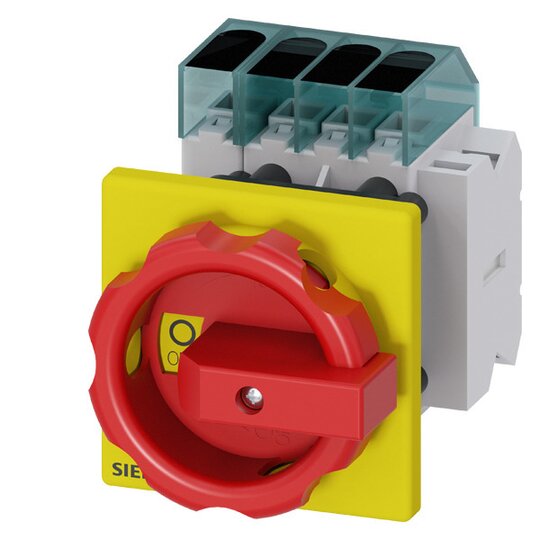

Siemens 3LD33541TL53 Lasttrennschalter 3LD3 Iu=40A Hauptschalter 3p+N 15,0kW

Hersteller-Nr. 3LD33541TL53 972876
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735805
EAN
4001869551678
DEHA.-Nr.
5288282
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 40 A
Bemessungsdauerstrom bei AC-23, 400 V 36 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 19 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, insbesondere in kleinen Maschinen.


    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V 18,5 kW

    • Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5 mm

    • Knebelantrieb rot/gelb 66x66 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau und schnelle einfache Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen verfügbar


    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Verfügbare Varianten für unterschiedliche Montagebedürfnisse und -situationen
