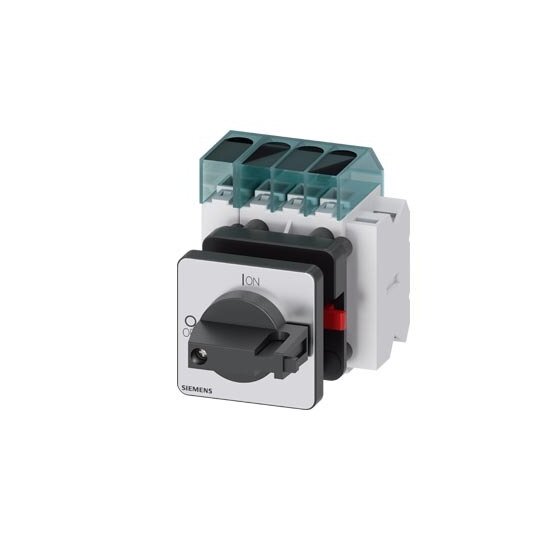

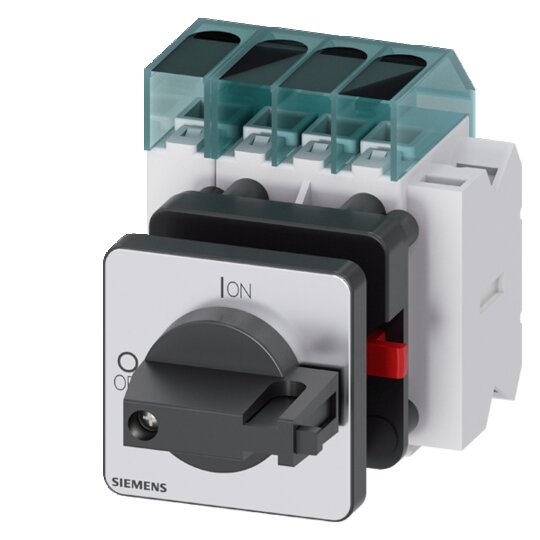

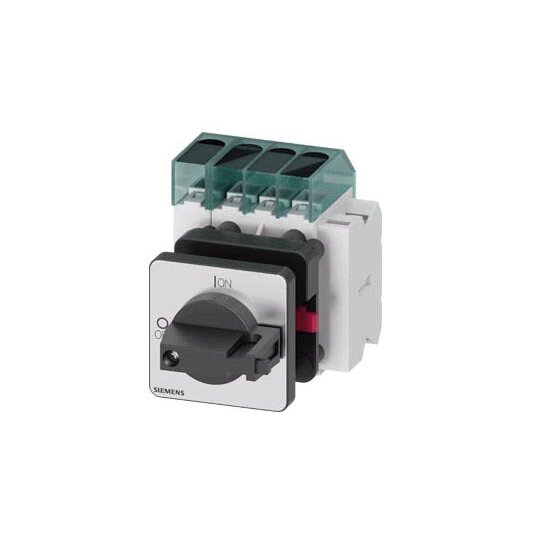

Siemens 3LD33501TL11 Lasttrennschalter 3LD3 Iu=40A Hauptschalter 3p+N 15,0kW sw

Hersteller-Nr. 3LD33501TL11 972885
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735814
EAN
4001869551586
DEHA.-Nr.
5288291
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 40 A
Bemessungsdauerstrom bei AC-23, 400 V 36 A
Bemessungsdauerstrom bei AC-21, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 19 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Hauptschalter für das sichere Abschalten von Lasten in vielen Bereichen, insbesondere für kleine Maschinen wie Sägen, Kompressoren und Pumpen.



    Technische Details:



    • Hauptschalter 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 18,5 kW

    • Frontbefestigung mit Zentrallochbefestigung 22,5mm

    • Knebelantrieb schwarz 48x48 mm

    • Hilfsschalter 1OE+1S

    • Modularer Aufbau für einfache Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A

    • Internationale Approbationen für vielseitige Anwendungen

    • Verfügbare Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Schnelle und einfache Montage

    • Modularität ermöglicht Anpassungen an verschiedene Bedürfnisse

    • Sichere Abschaltung erhöht die Sicherheit für Anwender und Systeme

    • Vielseitig einsetzbar in verschiedenen Anwendungen

    • Einheitliche mechanische Baugröße für mehrere elektrische Baugrößen
