Siemens 3LD33500TL13 Lasttrennschalter 3LD3 Iu=40A Hauptschalter 3p+N 15,0kW

Hersteller-Nr. 3LD33500TL13 972870
Preview Image

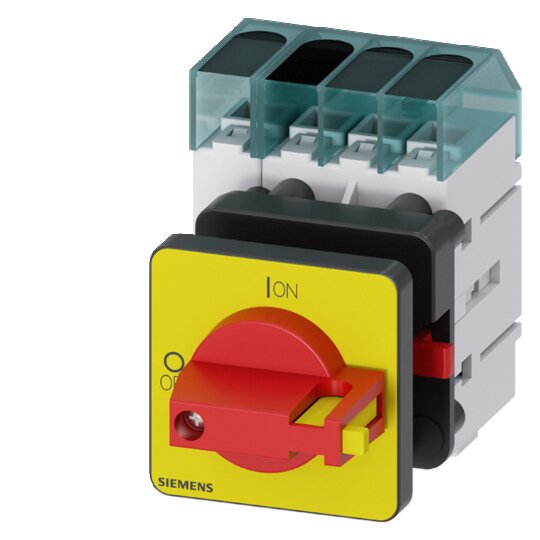

image 1

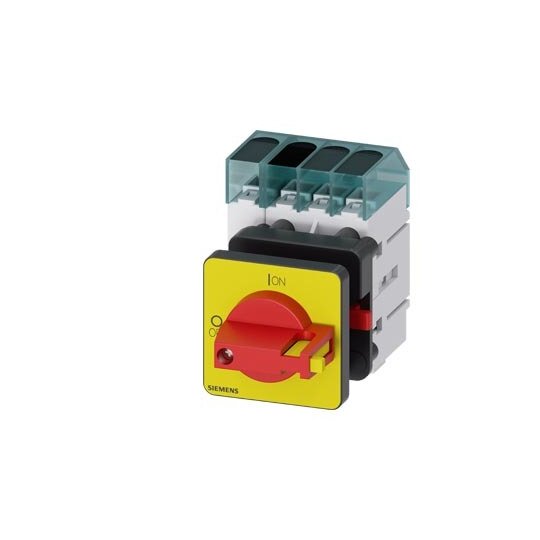

image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735799
EAN
4001869551555
DEHA.-Nr.
5288276
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 40 A
Bemessungsdauerstrom bei AC-23, 400 V 36 A
Bemessungsdauerstrom bei AC-21, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 19 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig + N für das sichere Abschalten von Lasten in vielen Bereichen, wie Drehstrommotoren und Klimaanlagen.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 18,5 kW

    • Frontbefestigung Basisschalter mit Zentrallochbefestigung: 22,5mm

    • Knebelantrieb: rot/gelb

    • Dimension: 48x48 mm

    • Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Modularer Aufbau für einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Verfügbar für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten auch für Gleichstromanwendungen bei 3LD2



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Eine mechanische Baugröße für fünf elektrische Baugrößen.

    • Durchgängige Sicherheit für Anwender und Systeme.

    • Schnelle und einfache Montage ohne Komplikationen.
