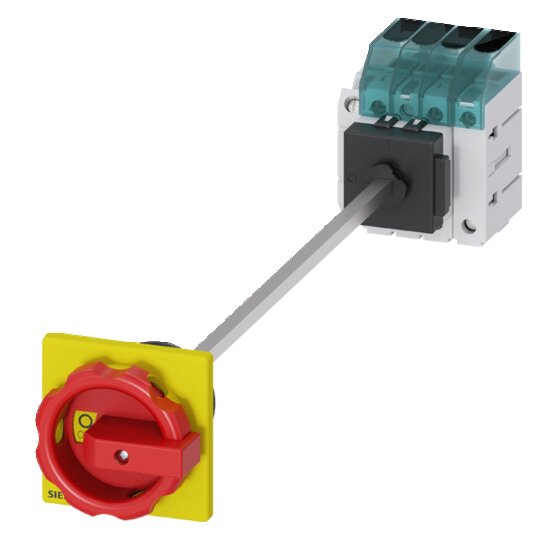

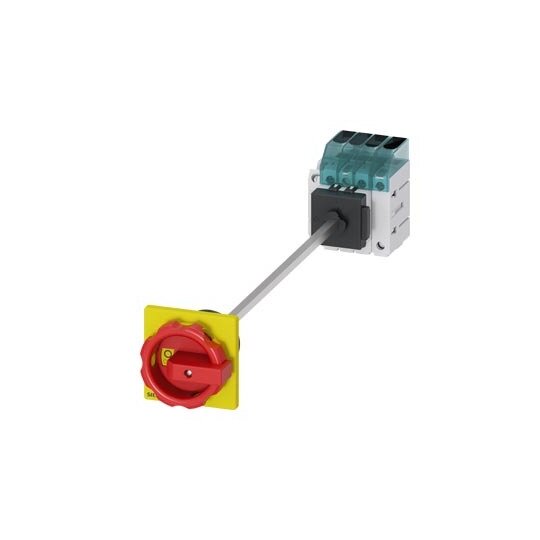

Siemens 3LD33481TL53 Lasttrennschalter 3LD3 Iu=40A Hauptschalter 3p+N 15,0kW
1 Stück

Listenpreis
Art.-Nr.
2735803
EAN
4001869551517
Hersteller-Nr.
3LD33481TL53
DEHA.-Nr.
5288280
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 40 A
Bemessungsdauerstrom bei AC-23, 400 V 36 A
Bemessungsdauerstrom bei AC-21, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 19 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

Lasttrennschalter 3LD3, Iu 40 A Hauptschalter 3-polig + N Bemessungsbetriebsleistung bei AC-23 A bei 400V 18,5 kW Bodenbefestigung Basisschalter mit Tuerkupplung Zentrallochbefestigung 22,5mm Drehantrieb rot/gelb 66 x 66 mm mit Hilfsschalter 1OE+1S Der Haupt- und Not-AUS-Schalter 3LD für eine sichere Abschaltung von Lasten in unterschiedlichsten Umgebungen. Die Einsatzmöglichkeiten der Netztrenneinrichtungen 3LD3 sind vielfältig. Nach Netztrennungen sorgen sie für die sichere Freischaltung der gesamten elektrischen Ausrüstung, schalten so zum Beispiel Drehstrommotoren, aber auch Klima- und Lüftungsanlagen. 3LD3 sind zudem prädestiniert für den Einsatz von Steuer- oder Schaltschränken insbesondere für Anwendungen in kleinen Maschinen (z.B. Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen und Holzbearbeitungsmaschinen). Die Siemens Haupt- und Not-AUS-Schalter 3LD zeichnen sich vor allem aus durch: 1. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N- PE-Klemme oder 4. Pol. 2. Vielseitig einsetzbar dank lokaler Approbationen. 3. Eine mechanische Baugröße für fünf elektrische Baugrößen. 4. Für Gleichstromanwendungen einsetzbar. 5. Montagearten: Frontbefestigung, Montageplatte, Hutschiene. 6. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes.
