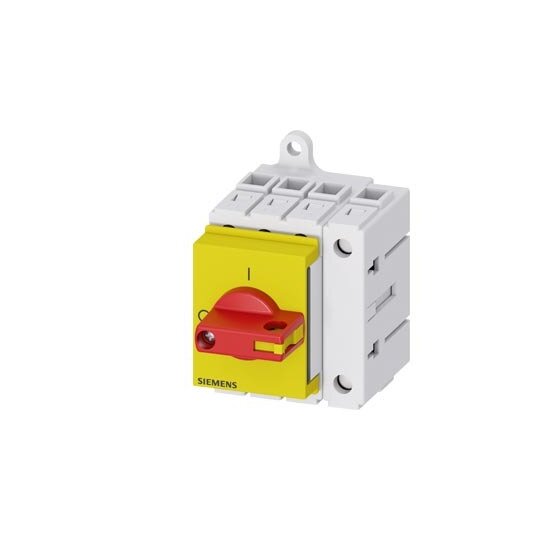

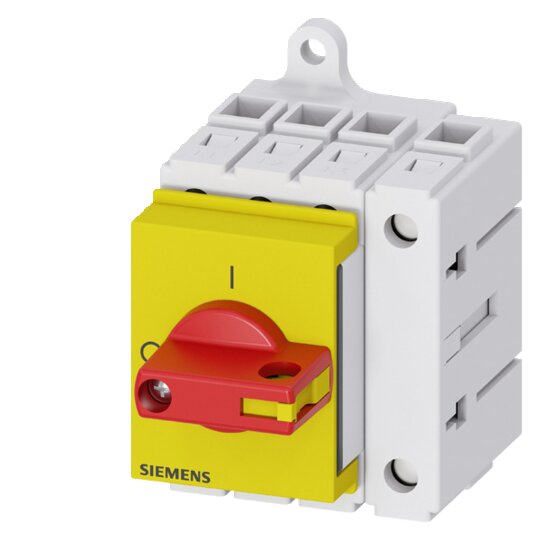

Siemens 3LD33300TL13 Lasttrennschalter 3LD3 Iu=40A Hauptschalter 3p+N 15,0kW

Hersteller-Nr. 3LD33300TL13 972867
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735796
EAN
4001869551319
DEHA.-Nr.
5288273
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 40 A
Bemessungsdauerstrom bei AC-23, 400 V 36 A
Bemessungsdauerstrom bei AC-21, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 19 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient dem sicheren Abschalten von Lasten in verschiedenen Anwendungen wie Drehstrommotoren und Lüftungsanlagen.


    Technische Details:



    • Hauptschalter 3-polig + N

    • Iu 40 A

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 18,5 kW

    • Modularer Aufbau mit schneller Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Verfügbar für Gleichstromanwendungen bei 3LD2


    Kunden Vorteile:



    • Sichere Abschaltung von Lasten in verschiedenen Anwendungen, z.B. kleine Maschinen

    • Vielfältige Einsatzmöglichkeiten dank internationaler Approbationen

    • Flexibilität bei der Montage durch unterschiedliche Befestigungsvarianten

    • Erhöhte Sicherheit für Anwender und Systeme
