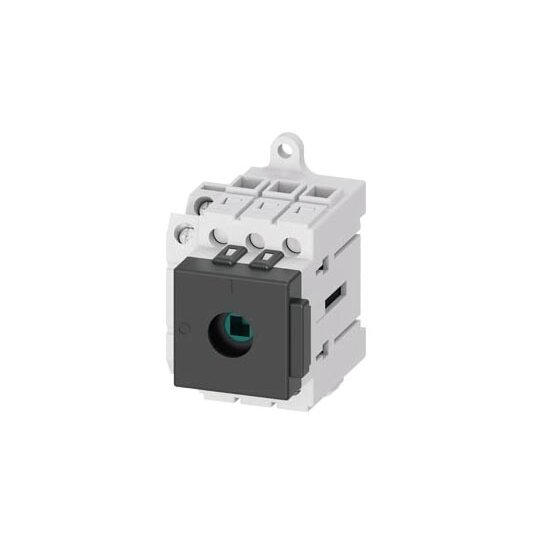

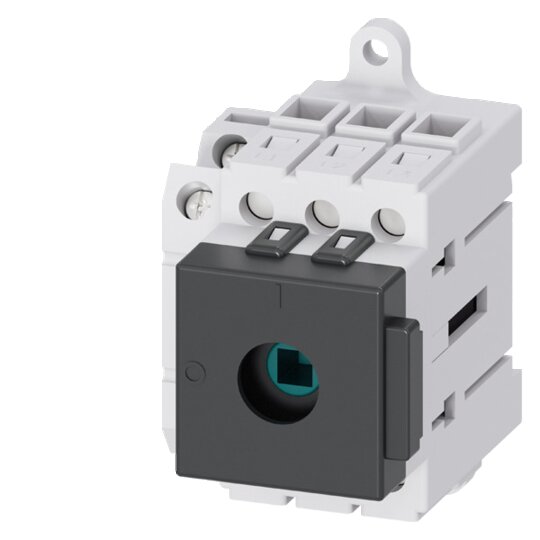

Siemens 3LD33101TK05 Lasttrennschalter 3LD3 Iu=40A Hauptschalter 15,0kW 1Ö+1S

Hersteller-Nr. 3LD33101TK05 972845
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735774
EAN
4001869551272
DEHA.-Nr.
5288250
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 40 A
Bemessungsdauerstrom bei AC-23, 400 V 36 A
Bemessungsdauerstrom bei AC-21, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 19 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP20

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig mit einer Bemessungsbetriebsleistung von 18,5 kW ist für das sichere Abschalten von Lasten in vielen Bereichen konzipiert.


    Technische Details:



    • Bemessungsstrom (Iu): 40 A

    • Betriebsleistung bei AC-23 A bei 400V: 18,5 kW

    • Modularer Aufbau, schnelle Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb verfügbar

    • Varianten für Gleichstromanwendungen (bei 3LD2)


    Kunden Vorteile:



    • Sichere Abschaltung von Lasten, insbesondere bei kleinen Maschinen wie Sägen und Kompressoren

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Einfachheit der Montage und Anpassung an verschiedene Anwendungen
