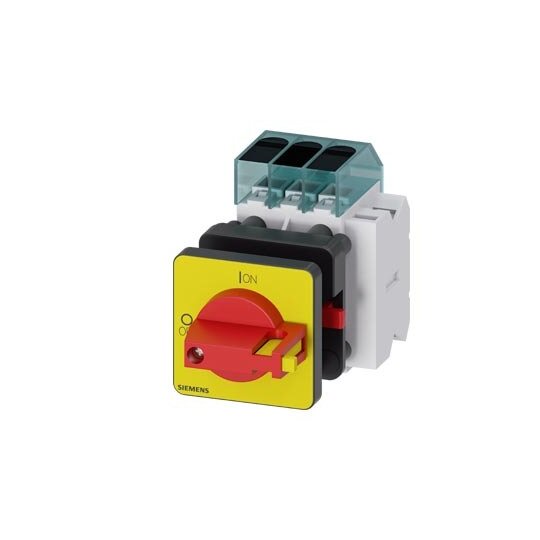

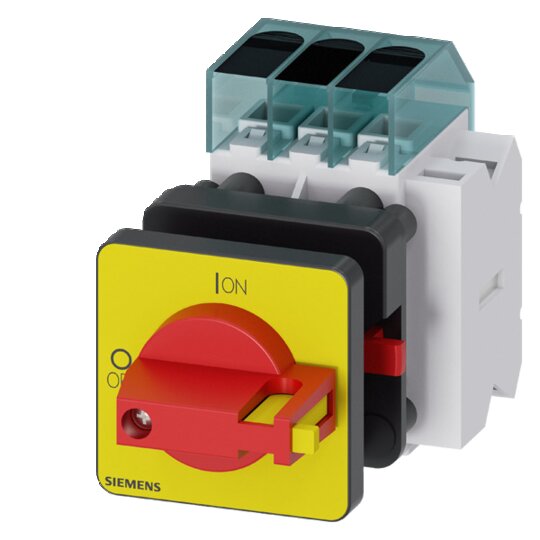

Siemens 3LD32501TK13 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 11,5kW rt/gelb

Hersteller-Nr. 3LD32501TK13 972809
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735738
EAN
4001869551142
DEHA.-Nr.
5288214
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren und kleine Maschinen.



    Technische Details:



    • Iu: 32 A

    • Hauptschalter: 3-polig

    • Bemessungsbetriebsleistung: bei AC-23 A bei 400 V 11,5 kW

    • Frontbefestigung: Basisschalter mit Zentrallochbefestigung 22,5 mm

    • Knebelantrieb: rot/gelb 48x48 mm mit Hilfsschalter 1OE+1S

    • Optimale Netztrennung: von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Modularer Aufbau: schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielseitige Einsetzbarkeit: dank internationaler Approbationen

    • Mechanische Baugröße: für fünf elektrische Baugrößen

    • Verfügbare Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb

    • Gleichstromanwendungen: Varianten für 3LD2 verfügbar



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme.

    • Einfache Wartung und Anpassung durch modulare Bauteile.

    • Vielseitig einsetzbar in verschiedenen industriellen Anwendungen.

    • Robuste Konstruktion erhöht die Lebensdauer und Zuverlässigkeit.

    • Flexible Installationsmöglichkeiten passen sich verschiedenen Umgebungen an.
