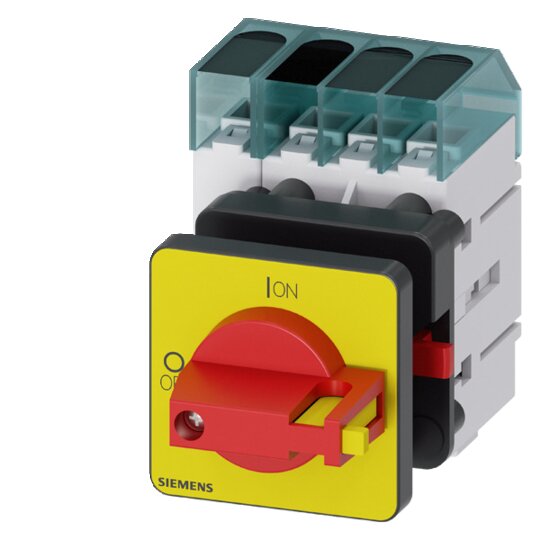

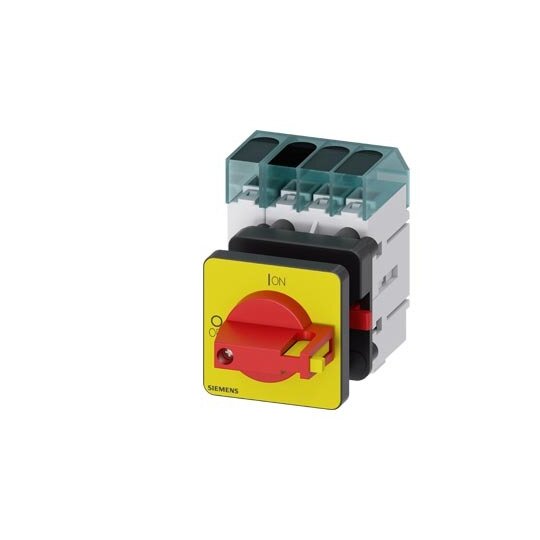

Siemens 3LD32500TL13 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW

Hersteller-Nr. 3LD32500TL13 972825
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735754
EAN
4001869551128
DEHA.-Nr.
5288230
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient zum sicheren Abschalten von Lasten in verschiedenen Anwendungen, z.B. für Drehstrommotoren und kleine Maschinen.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A: 11,5 kW bei 400 V

    • 3-polig + N

    • Modularer Aufbau mit einfacher Montage

    • Knebelantrieb rot/gelb, 48x48 mm

    • Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Verfügbar für Gleichstromanwendungen (bei 3LD2)



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage von Hilfsschaltern

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Mechanische Baugröße für fünf elektrische Baugrößen
