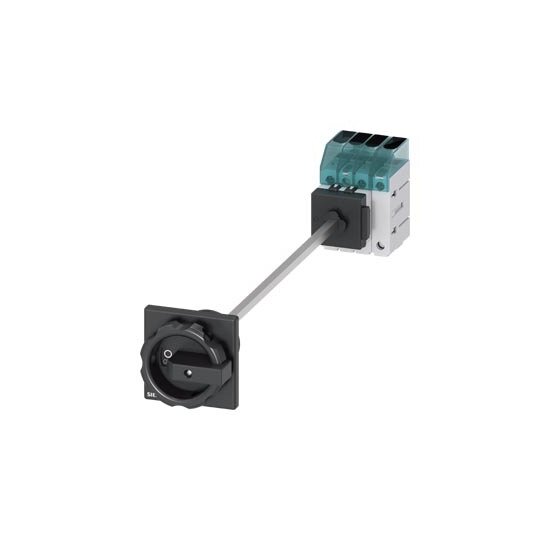

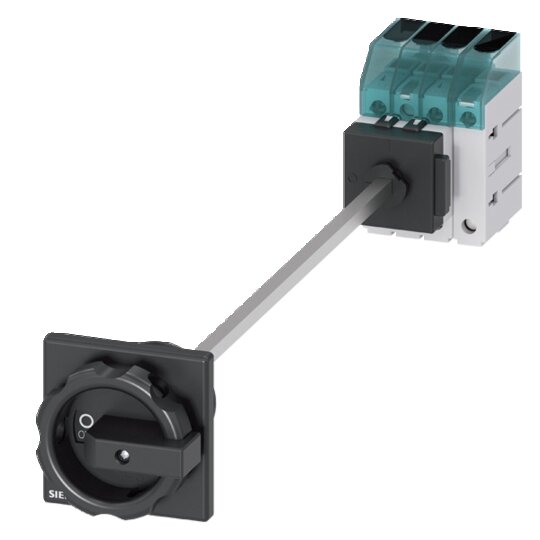

Siemens 3LD32480TL51 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW

Hersteller-Nr. 3LD32480TL51 972837
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735766
EAN
4001869551036
DEHA.-Nr.
5288242
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient zum sicheren Abschalten von Lasten in vielen Bereichen, beispielsweise für Drehstrommotoren, Klima- und Lüftungsanlagen.



    Technische Details:



    • Iu: 32 A

    • 3-polig + N

    • Bemessungsbetriebsleistung: 11,5 kW bei AC-23 A und 400V

    • Bodenbefestigung: Basisschalter mit Türkupplung

    • Zentrallochbefestigung: 22,5mm

    • Drehantrieb: schwarz, 66 x 66 mm

    • Modularer Aufbau: schnelle Montage von Hilfsschaltern

    • Optimale Netztrennung: 16 A bis 63 A

    • Vielfältige Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen bei 3LD2 verfügbar



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Schnelle und einfache Montage

    • Wahlweise mit Direkt- oder Türkupplungs-Drehantrieb
