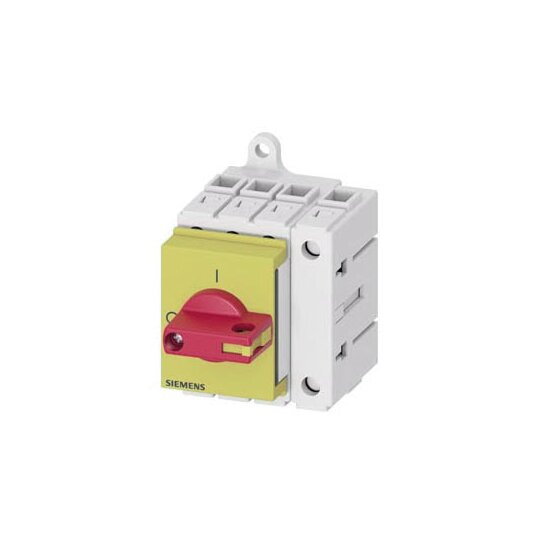

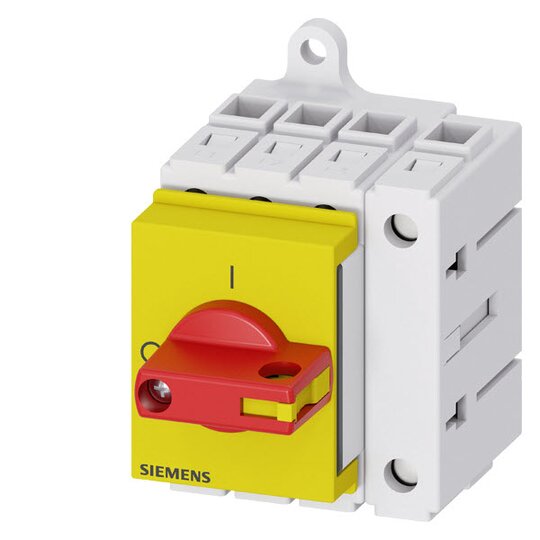

Siemens 3LD32300TL13 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW

Hersteller-Nr. 3LD32300TL13 972826
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735755
EAN
4001869550886
DEHA.-Nr.
5288231
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der SENTRON 3LD3 Haupt- und NOT-AUS-Schalter ermöglicht das sichere Abschalten von Lasten in vielen Bereichen, einschließlich Drehstrommotoren und Anlagen wie Klima- und Lüftungsanlagen.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 11,5 kW

    • Iu: 32 A

    • 3-polig + N

    • Modularer Aufbau für einfache Montage von Hilfsschaltern und N-PE-Klemme

    • Optimale Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau verfügbar

    • Direkt- oder Türkupplungs-Drehantrieb optional

    • Varianten für Gleichstromanwendungen (bei 3LD2)



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Schnelle und einfache Montage

    • Vielfältige Varianten für unterschiedliche Anwendungen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Besonders geeignet für kleine Maschinen wie Sägen, Kompressoren, Pumpen und Fräsen
