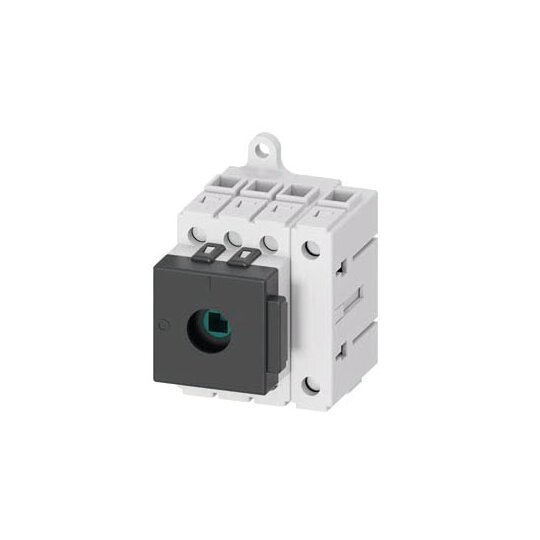

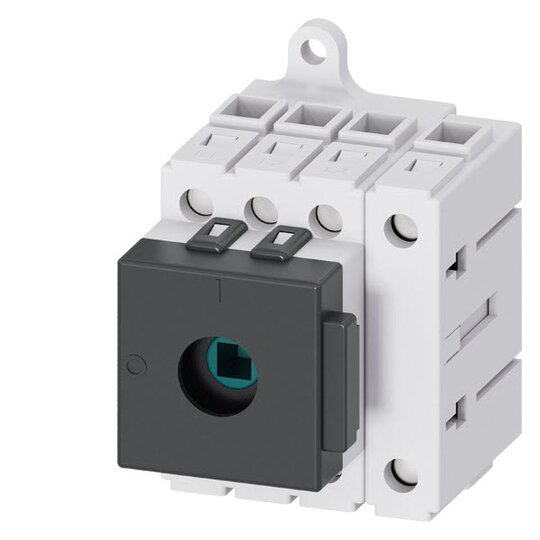

Siemens 3LD32100TL05 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW

Hersteller-Nr. 3LD32100TL05 972822
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735751
EAN
4001869550824
DEHA.-Nr.
5288227
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP20

    Lasttrennschalter 3LD3


    Der SENTRON 3LD3 Hauptschalter sorgt für das sichere Abschalten von Lasten in vielen Bereichen, darunter Drehstrommotoren und Maschinen.


    Technische Details:



    • Iu: 32 A

    • Hauptschalter: 3-polig + N

    • Bemessungsbetriebsleistung: 11,5 kW bei AC-23 A und 400 V

    • Modularer Aufbau: Schnelle einfache Montage von Hilfsschaltern

    • Netztrennung: 16 A bis 63 A durch abschließbaren Drehantrieb

    • Baugrößen: Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Montagevarianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau


    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Optimale Sicherheit für Anwender und Systeme.

    • Vielfältige Varianten erhältlich, einschließlich Optionen für Gleichstromanwendungen.

    • Ermöglicht eine effiziente Integration in Steuer- oder Schaltschränke.
