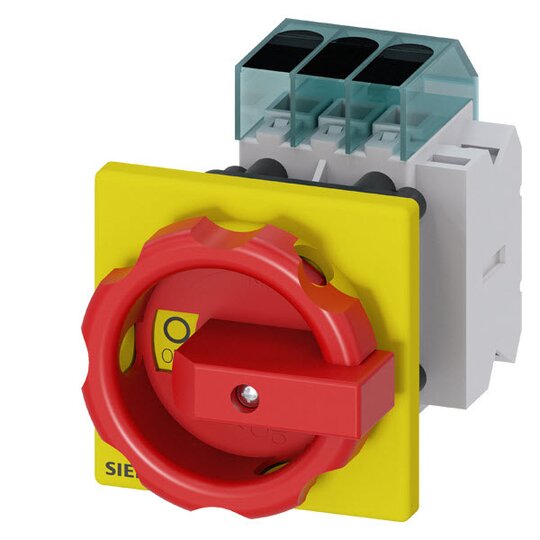

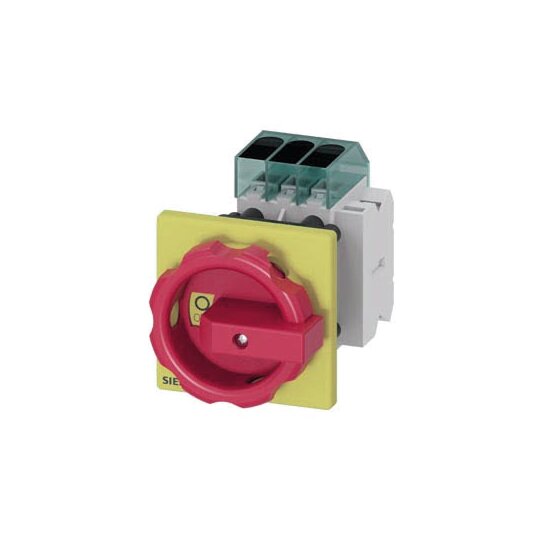

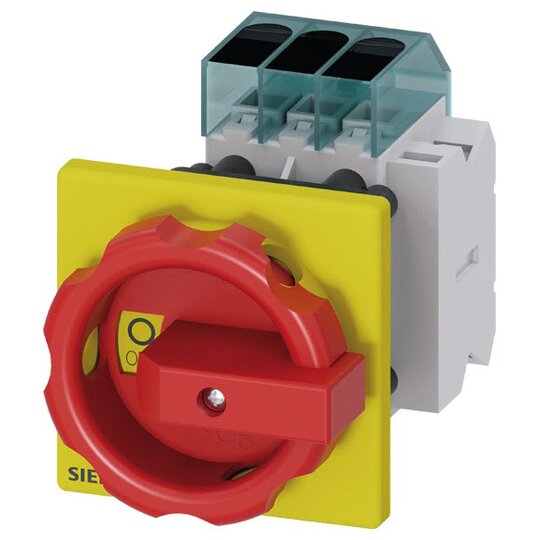

Siemens 3LD31541TK53 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 9,0kW rt/gelb

Hersteller-Nr. 3LD31541TK53 972789
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735718
EAN
4001869550787
DEHA.-Nr.
5288193
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig mit 25 A sorgt für das sichere Abschalten von Lasten in verschiedenen Anwendungen, einschließlich Drehstrommotoren und kleinen Maschinen.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 9,0 kW

    • Frontbefestigung mit Basisschalter und Zentrallochbefestigung (22,5mm)

    • Knebelantrieb in rot/gelb (66x66 mm) mit Hilfsschalter (1OE+1S)

    • Modularer Aufbau für einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Verfügbare Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Optionen für Direkt- oder Türkupplungs-Drehantrieb

    • Varianten für Gleichstromanwendungen sind erhältlich (Modell 3LD2)



    Kunden Vorteile:



    • Schnelle und einfache Montage reduziert Installationszeit

    • Vielseitige Einsetzbarkeit dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Mechanische Baugröße für fünf elektrische Baugrößen bietet Flexibilität
