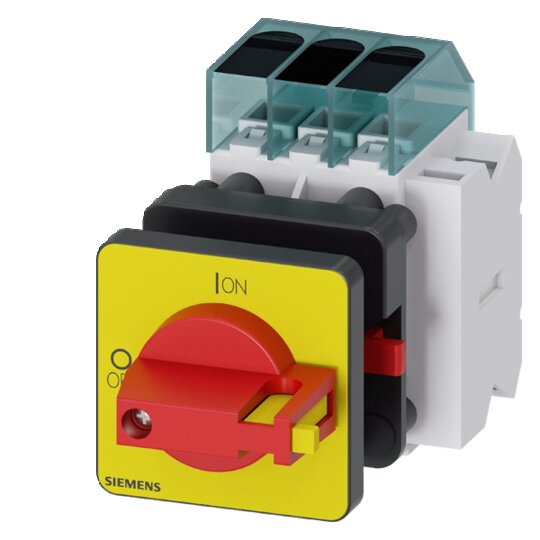

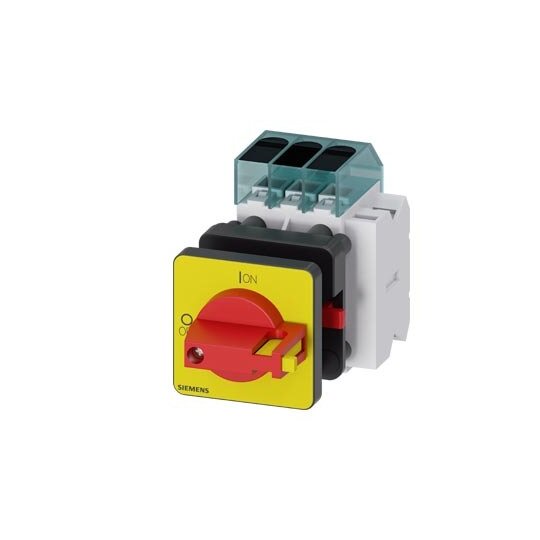

Siemens 3LD31501TK13 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 9,0kW rt/gelb

Hersteller-Nr. 3LD31501TK13 972788
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735717
EAN
4001869550701
DEHA.-Nr.
5288192
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient für das sichere Abschalten von Lasten in vielen Bereichen, insbesondere für kleine Maschinen wie Sägen, Kompressoren und Bohrmaschinen.



    Technische Details:



    • Iu: 25 A

    • Hauptschalter: 3-polig

    • Bemessungsbetriebsleistung: 9,0 kW bei AC-23 A bei 400V

    • Befestigung: Frontbefestigung, Basisschalter mit Zentrallochbefestigung (22,5 mm)

    • Knebelantrieb: rot/gelb, 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau: Schnelle Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung: Von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Vielseitig einsetzbar: Dank internationaler Approbationen

    • Verfügbare Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Gleichstromvarianten: Bei 3LD2 verfügbar



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Einfache und schnelle Installation ermöglicht eine effiziente Nutzung

    • Modularer Aufbau ermöglicht individuelle Anpassungen

    • Hohe Flexibilität durch diverse Montageoptionen

    • Verlässlichkeit und Sicherheit in verschiedenen Anwendungen
