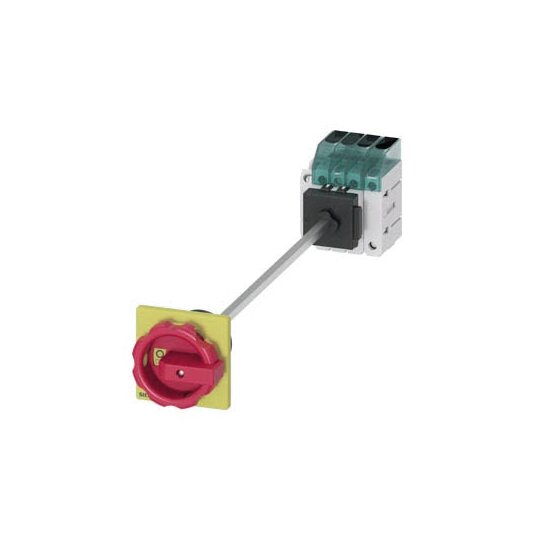

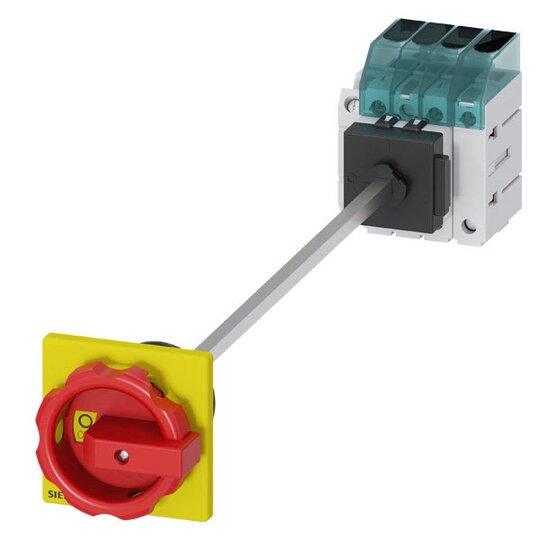

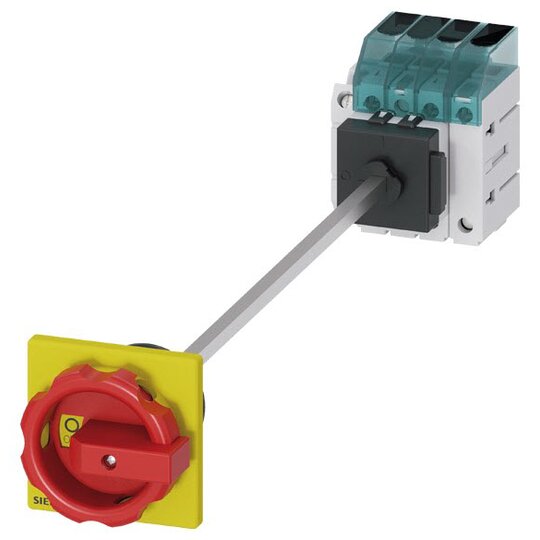

Siemens 3LD31481TL53 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 3p+N 9,0kW

Hersteller-Nr. 3LD31481TL53 972764
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735693
EAN
4001869550640
DEHA.-Nr.
5288168
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen.



    Technische Details:



    • Hauptschalter 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 9,0kW

    • Bodenbefestigung Basisschalter mit Tuerkupplung

    • Zentrallochbefestigung 22,5mm

    • Drehantrieb rot/gelb 66 x 66 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau für schnelle einfache Montage

    • Optimale Netztrennung von 16 A bis 63 A

    • Verfügbar für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten auch für Gleichstromanwendungen (3LD2)



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Mechanische Baugröße für fünf elektrische Baugrößen.

    • Durchgängige Sicherheit für Anwender und Systeme.

    • Schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol.
