Siemens 3LD31401TL13 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 3p+N 9,0kW

Hersteller-Nr. 3LD31401TL13 972767
Preview Image

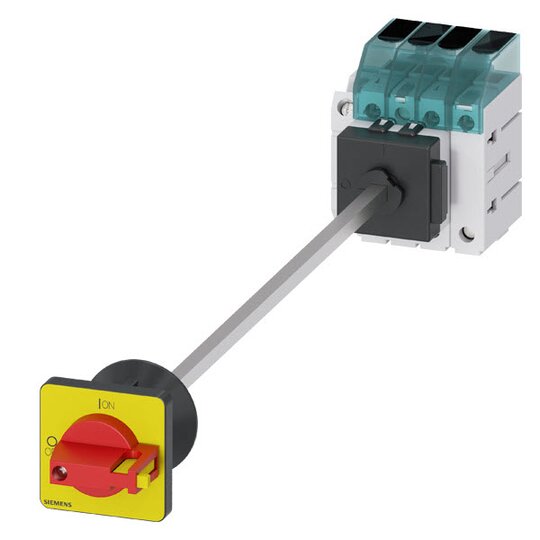

image 1

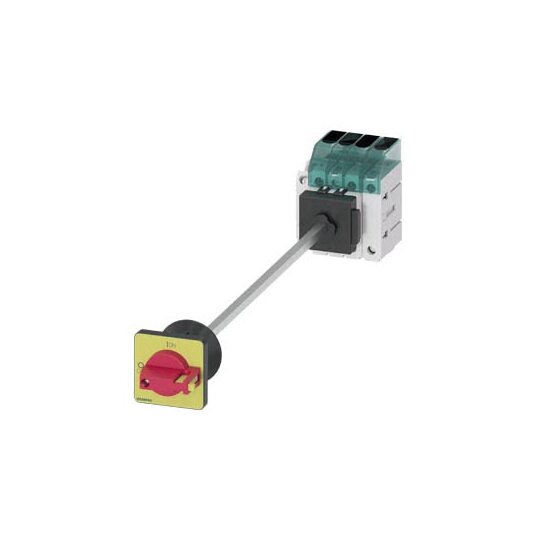

image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735696
EAN
4001869550565
DEHA.-Nr.
5288171
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen.


    Technische Details:



    • Iu 25 A Hauptschalter 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V 9,0kW

    • Bodenbefestigung Basisschalter mit Türkupplung

    • Zentrallochbefestigung 22,5mm

    • Knebelantrieb rot/gelb 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau

    • Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen bei 3LD2 verfügbar


    Kunden Vorteile:



    • Schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Durchgängige Sicherheit für Anwender und Systeme
