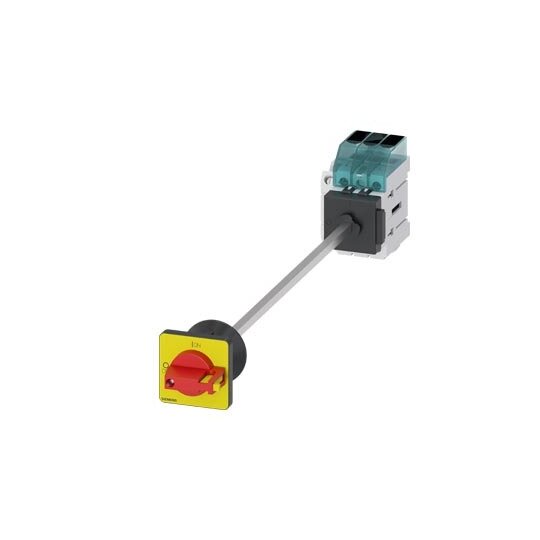

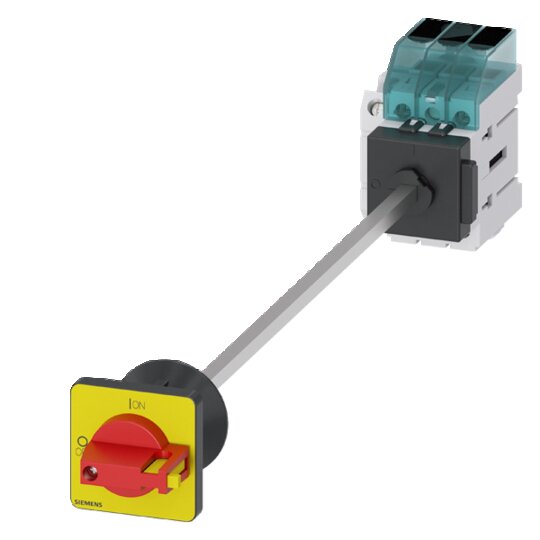

Siemens 3LD31401TK13 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 9,0kW rt/gelb

Hersteller-Nr. 3LD31401TK13 972786
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735715
EAN
4001869550541
DEHA.-Nr.
5288190
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient für das sichere Abschalten von Lasten in vielen Bereichen, einschließlich Drehstrommotoren und verschiedenen Maschinen.


    Technische Details:



    • Betriebsstrom Iu: 25 A

    • 3-polig

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 9,0 kW

    • Bodenbefestigung Basisschalter mit Türenkupplung

    • Zentrallochbefestigung: 22,5 mm

    • Knebelantrieb: rot/gelb 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau

    • Netztrennung: 16 A bis 63 A

    • Mechanische Baugröße für fünf elektrische Baugrößen


    Kundenben Vorteile:



    • Einfach und schnell zu montieren, einschließlich Hilfsschaltern, N-PE-Klemme oder 4. Pol.

    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Erhältlich in verschiedenen Varianten, um unterschiedlichen Montagebedürfnissen gerecht zu werden.

    • Verfügbarkeit von Varianten für Gleichstromanwendungen bei 3LD2.

    • Durchgängige Sicherheit für Anwender und Systeme.
