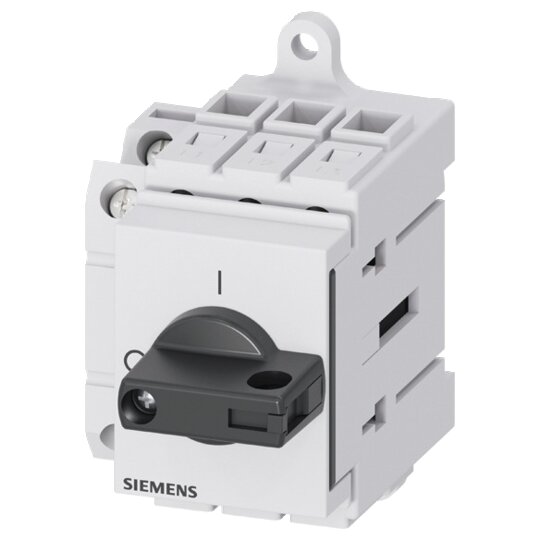

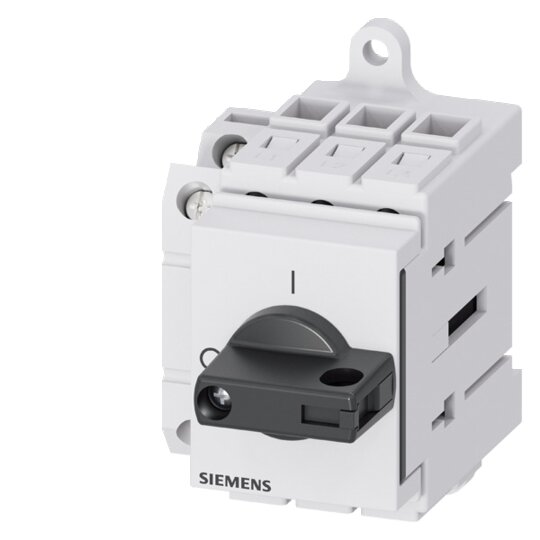

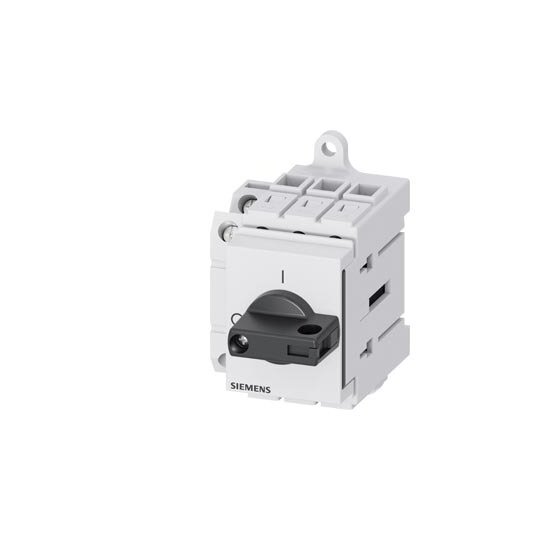

Siemens 3LD31301TK11 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 9,0kW schwarz

Hersteller-Nr. 3LD31301TK11 972795
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735724
EAN
4001869550459
DEHA.-Nr.
5288200
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 ist für das sichere Abschalten von Lasten in vielen Bereichen ausgelegt.



    Technische Details:



    • Iu: 25 A

    • Hauptschalter: 3-polig

    • Bemessungsbetriebsleistung: 9,0 kW bei AC-23 A und 400V

    • Modularer Aufbau: Schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Netztrennung: Optimal von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Baugröße: Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbare Varianten: Für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Zusätzliche Varianten für Gleichstromanwendungen verfügbar

    • Durchgängige Sicherheit für Anwender und Systeme

    • Optimale Nutzung in kleinen Maschinen wie Sägen, Kompressoren und Pumpen
