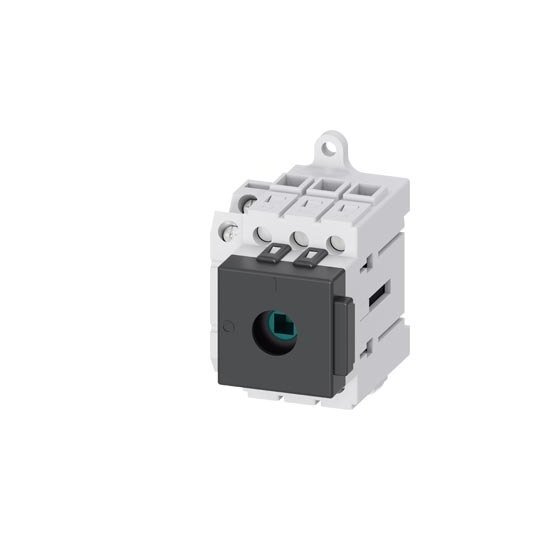

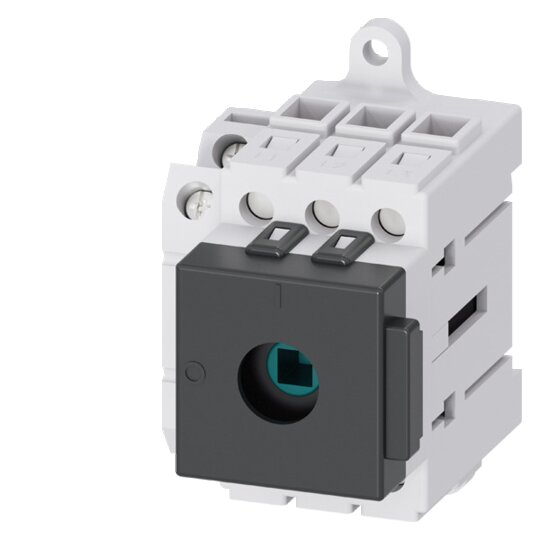

Siemens 3LD31101TK05 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 9,0kW 1Ö+1S

Hersteller-Nr. 3LD31101TK05 972779
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735708
EAN
4001869550398
DEHA.-Nr.
5288183
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP20

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig mit einer Bemessungsbetriebsleistung von 9,0 kW bei 400V dient für das sichere Abschalten von Lasten in verschiedenen Anwendungen.



    Technische Details:



    • Iu: 25 A

    • Bemessungsbetriebsleistung: 9,0 kW bei AC-23 A bei 400V

    • Modularer Aufbau: Schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung: 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Baugrößen: Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Frontbefestigung: Varianten für Montageplatte, Hutschiene oder Verteilereinbau

    • Gleichstromanwendungen: Verfügbar bei 3LD2



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Sichere Trennung von Drehstrommotoren, Klima- und Lüftungsanlagen sowie kleinen Maschinen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Erhältlich in vielfältigen Varianten für individuelle Montagebedürfnisse
