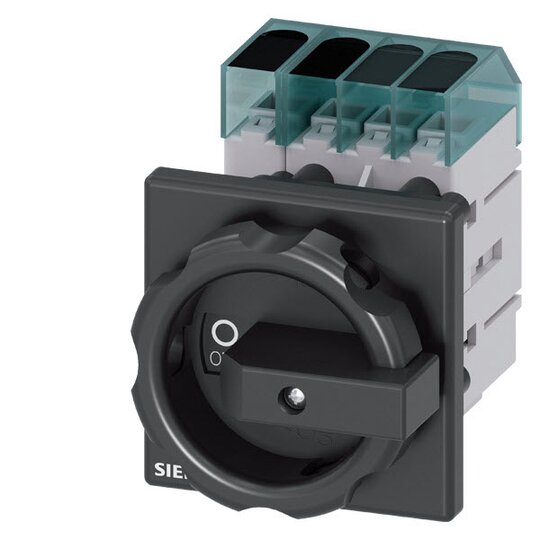

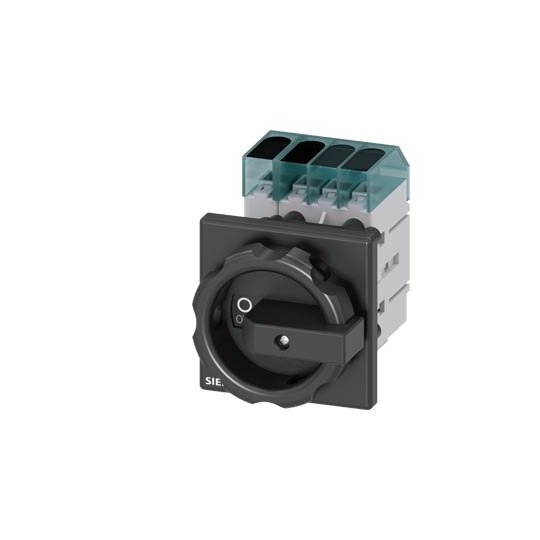

Siemens 3LD30540TL51 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW

Hersteller-Nr. 3LD30540TL51 972727
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735656
EAN
4001869550312
DEHA.-Nr.
5288131
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 ermöglicht das sichere Abschalten von Lasten in vielen Bereichen, einschließlich Drehstrommotoren und kleinen Maschinen.


    Technische Details:



    • Iu: 16 A

    • Bemessungsbetriebsleistung: AC-23 A bei 400V, 7,5kW

    • 3-polig + N

    • Frontbefestigung mit Zentrallochbefestigung 22,5mm

    • Drehantrieb schwarz, 66 x 66 mm

    • Modularer Aufbau für schnelle Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Verfügbar in unterschiedlichen Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Gleichstromanwendungen mit Varianten der 3LD2 verfügbar


    Kunden Vorteile:



    • Sichere Trennung von Lasten in vielen Anwendungen.

    • Modularität ermöglicht einfache Anpassungen und Erweiterungen.

    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Erhöhte Sicherheit für Anwender und Systeme.

    • Platzsparendes Design durch eine mechanische Baugröße für fünf elektrische Baugrößen.
