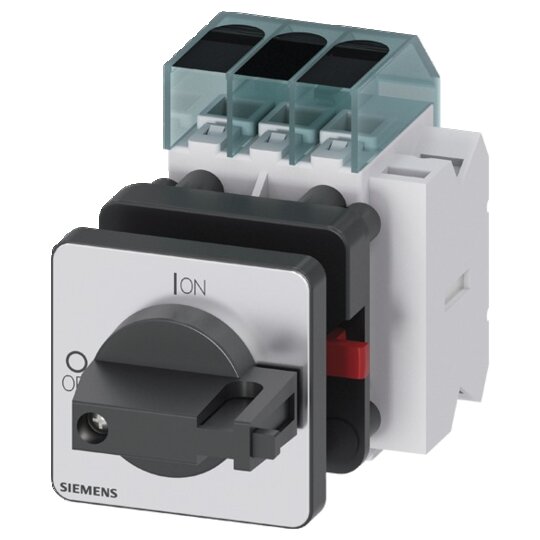

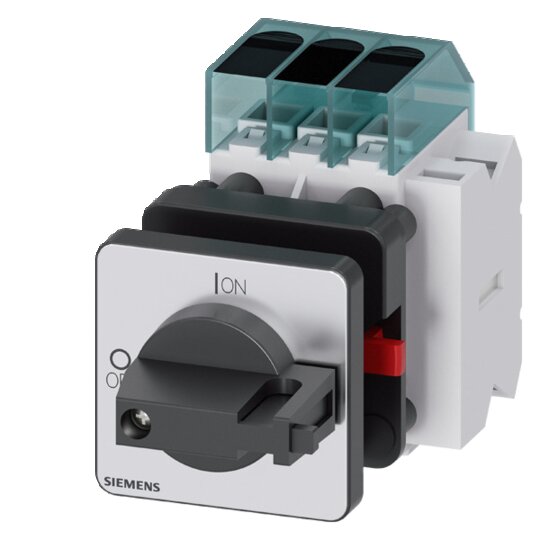

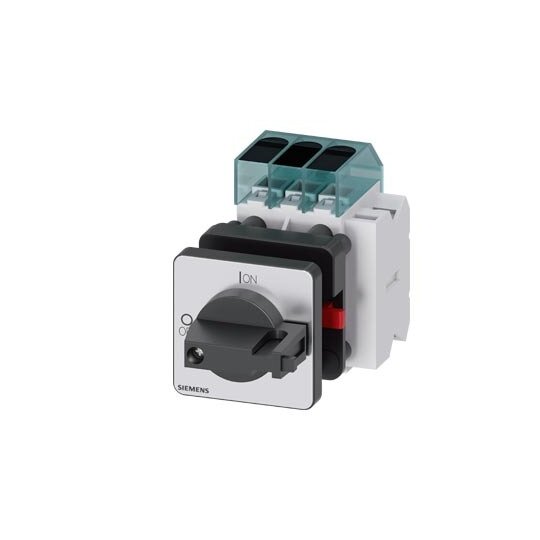

Siemens 3LD30501TK11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 7,5kW schwarz

Hersteller-Nr. 3LD30501TK11 972753
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735682
EAN
4001869550251
DEHA.-Nr.
5288157
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, insbesondere für kleine Maschinen.



    Technische Details:



    • Iu 16 A Hauptschalter, 3-polig

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 7,5 kW

    • Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5 mm

    • Knebelantrieb schwarz 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau mit schneller einfacher Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen verfügbar (bei 3LD2)



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage spart Zeit und Ressourcen

    • Flexibilität durch viele available Variationen und montierbare Optionen

    • Optimale Netztrennung verbessert die Sicherheit in der Anwendung

    • Modularer Aufbau ermöglicht Anpassungen nach Bedarf
