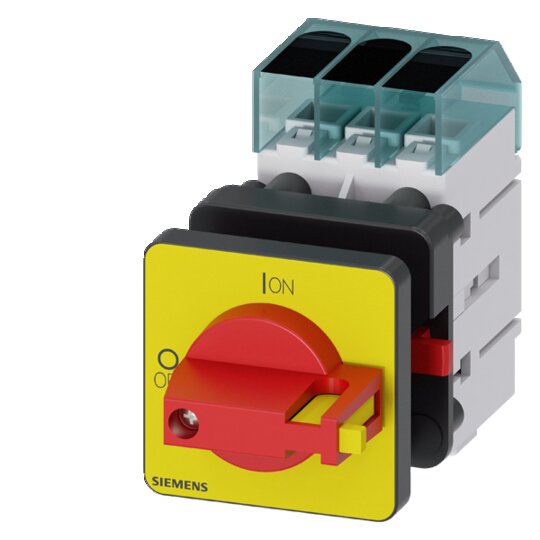

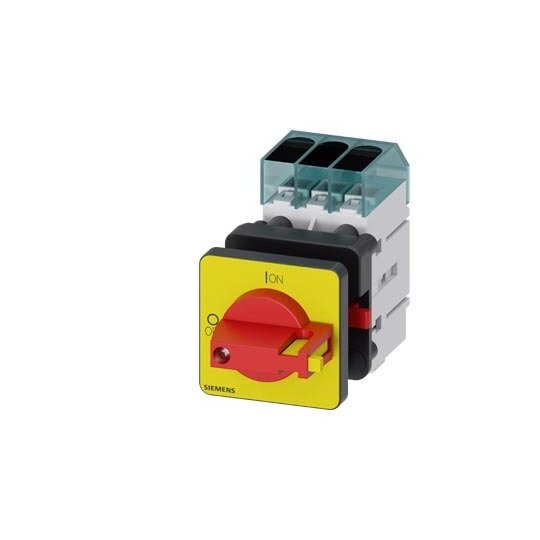

Siemens 3LD30500TK13 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 7,5kW rot/gelb

Hersteller-Nr. 3LD30500TK13 972738
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735667
EAN
4001869550220
DEHA.-Nr.
5288142
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der SENTRON 3LD3 ist ein Haupt- und NOT-AUS-Schalter, der für das sichere Abschalten von Lasten in verschiedenen Bereichen, einschließlich kleiner Maschinen, konzipiert wurde.


    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 7,5 kW

    • Iu: 16 A

    • 3-polig

    • Modularer Aufbau mit einfacher Montage von Hilfsschaltern

    • N-PE-Klemme oder 4. Pol verfügbar

    • Vielseitige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb erhältlich

    • Varianten für Gleichstromanwendungen bei 3LD2


    Kunden Vorteile:



    • Optimal Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Schnelle und einfache Montage

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Eine mechanische Baugröße für fünf elektrische Baugrößen
