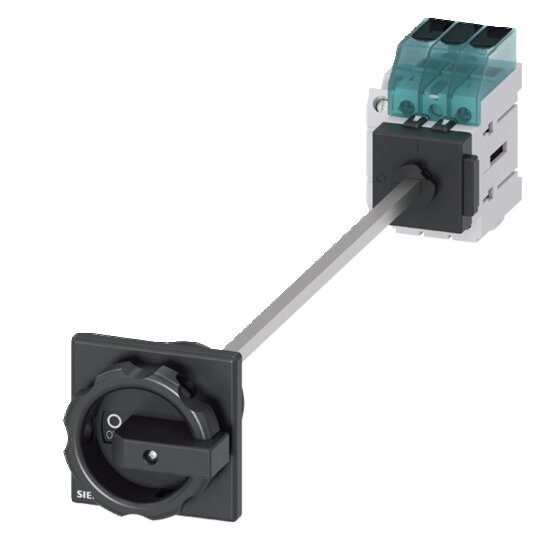

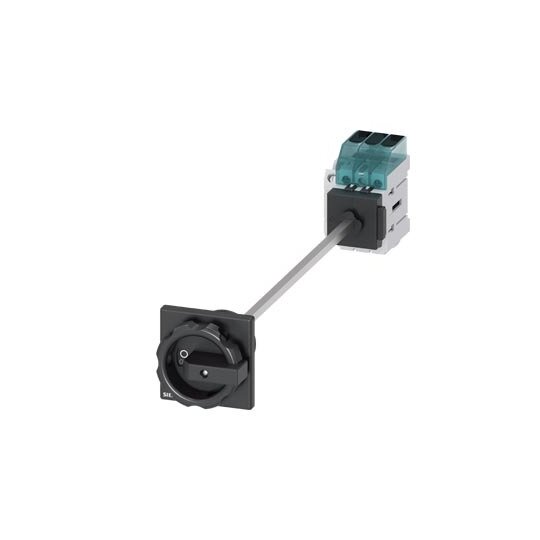

Siemens 3LD30481TK51 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 7,5kW schwarz

Hersteller-Nr. 3LD30481TK51 972755
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735684
EAN
4001869550176
DEHA.-Nr.
5288159
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig mit einer Bemessungsbetriebsleistung bei AC-23 A bei 400V 7,5kW dient für das sichere Abschalten von Lasten in vielen Anwendungen, insbesondere in kleinen Maschinen.



    Technische Details:



    • Stromstärke: Iu 16 A

    • Bereich: 3-polig

    • Bemessungsbetriebsleistung: 7,5 kW bei AC-23 A bei 400V

    • Montageart: Bodenbefestigung, Basisschalter mit Türkupplung, Zentrallochbefestigung 22,5mm

    • Drehantrieb: schwarz, 66 x 66 mm mit Hilfsschalter 1OE+1S

    • Netztrennung: Optimal von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, sowohl für Drehstrom- als auch Gleichstromanwendungen



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht schnelle und einfache Montage von Hilfsschaltern.

    • Vielseitige Anwendungen dank internationaler Approbationen.

    • Einheitliche mechanische Baugröße für fünf elektrische Baugrößen.

    • Durchgängige Sicherheit für Anwender und Systeme.
