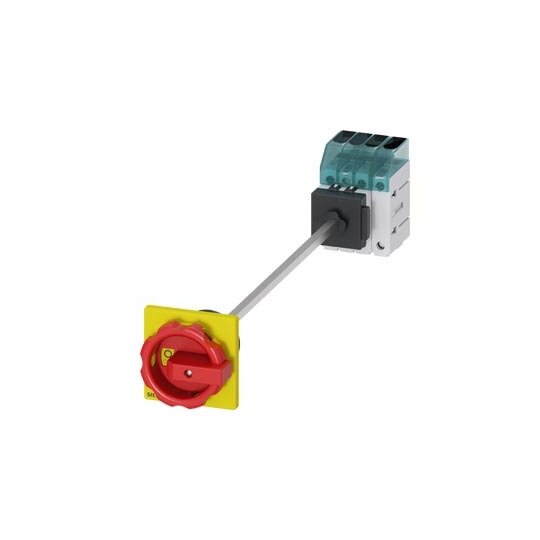

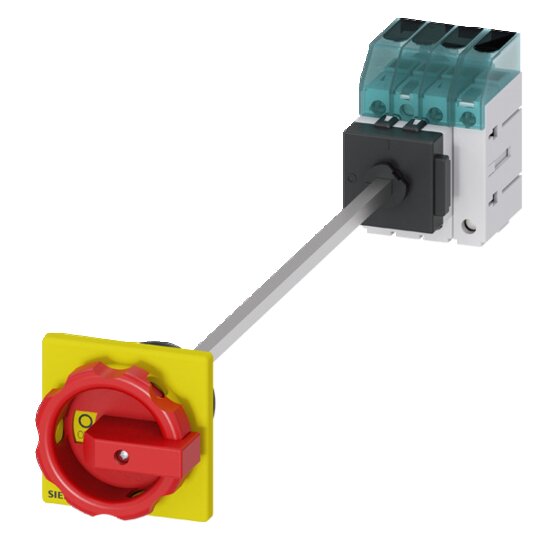

Siemens 3LD30480TL53 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW

Hersteller-Nr. 3LD30480TL53 972718
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735647
EAN
4001869550169
DEHA.-Nr.
5288122
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, einschließlich Drehstrommotoren und Maschinen wie Sägen und Kompressoren.



    Technische Details:



    • Typ: 3-polig + N

    • Bemessungsbetriebsleistung: 7,5 kW bei AC-23 A bei 400 V

    • Bodenbefestigung mit Zentrallochbefestigung 22,5 mm

    • Drehantrieb: rot/gelb, 66 x 66 mm

    • Modularer Aufbau mit schneller Montage von Hilfsschaltern

    • Abschließbarkeit des Drehantriebes für optimale Netztrennung von 16 A bis 63 A

    • Verfügbar in verschiedenen Varianten für Frontbefestigung, Montageplatte oder Hutschiene



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbar auch für Gleichstromanwendungen bei 3LD2

    • Schnelle und einfache Montage
