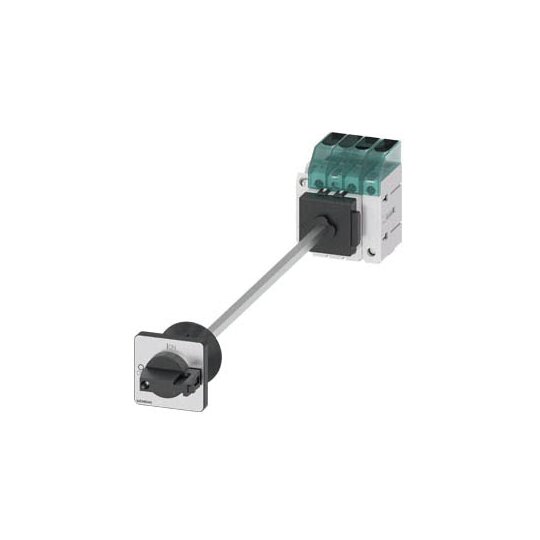

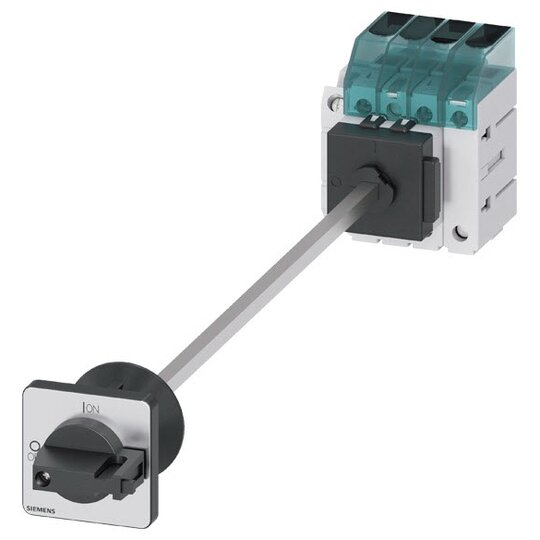

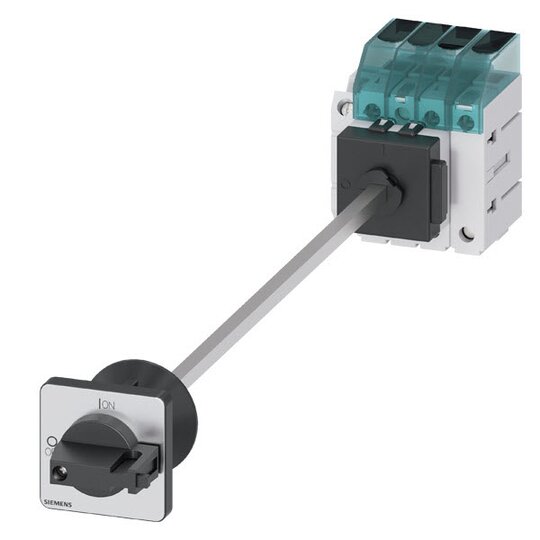

Siemens 3LD30401TL11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW sw

Hersteller-Nr. 3LD30401TL11 972730
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735659
EAN
4001869550114
DEHA.-Nr.
5288134
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter SENTRON 3LD3 ermöglicht das sichere Abschalten von Lasten in zahlreichen Anwendungen.



    Technische Details:



    • Iu: 16 A

    • 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 7,5 kW

    • Bodenbefestigung: Basisschalter mit Türkupplung

    • Zentrallochbefestigung: 22,5 mm

    • Knebelantrieb: schwarz 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau mit schneller einfacher Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimaler Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbare Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb

    • Varianten für Gleichstromanwendungen bei 3LD2 verfügbar



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Ideal für kleine Maschinen wie Sägen, Kompressoren, Pumpen und viele mehr

    • Ermöglicht schnelle und effektive Montage

    • Hohe Flexibilität durch zahlreiche Befestigungsvarianten
