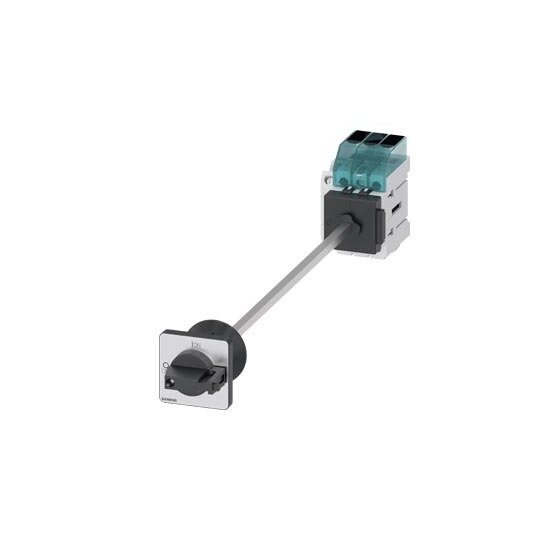

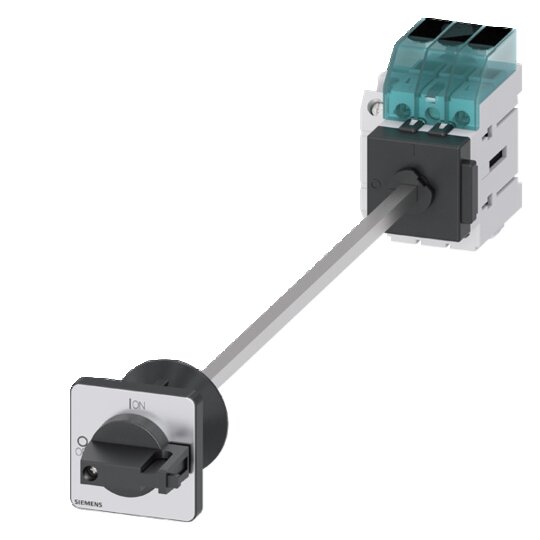

Siemens 3LD30401TK11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 7,5kW schwarz

Hersteller-Nr. 3LD30401TK11 972752
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735681
EAN
4001869550091
DEHA.-Nr.
5288156
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient zum sicheren Abschalten von Lasten in verschiedenen Anwendungen wie Drehstrommotoren, Klima- und Lüftungsanlagen.


    Technische Details:



    • Iu: 16 A

    • Hauptschalter: 3-polig

    • Bemessungsbetriebsleistung: 7,5 kW bei AC-23 A und 400 V

    • Bodenbefestigung Basisschalter mit Türkupplung

    • Zentrallochbefestigung 22,5 mm

    • Knebelantrieb schwarz 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau für einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Vielseitig einsetzbar mit internationalen Approbationen

    • Verfügbare Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau


    Kunden Vorteile:



    • Schnelle und einfache Montage

    • Hohe Flexibilität durch zahlreiche Varianten

    • Durchgängige Sicherheit für Anwender und Systeme

    • Geeignet für eine Vielzahl von Maschinen und Anwendungen

    • Mechanische Baugröße für mehrere elektrische Baugrößen
