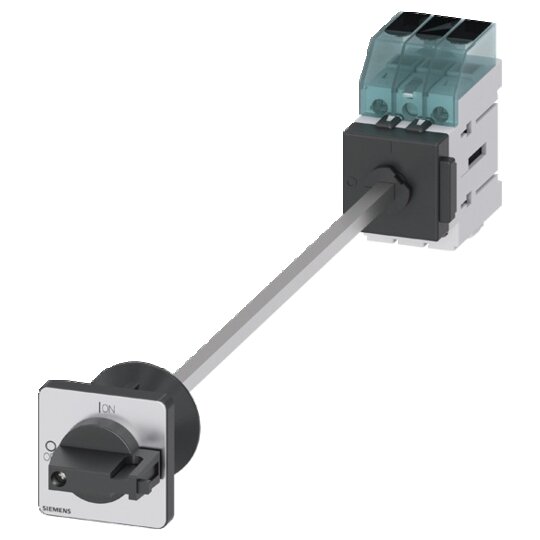

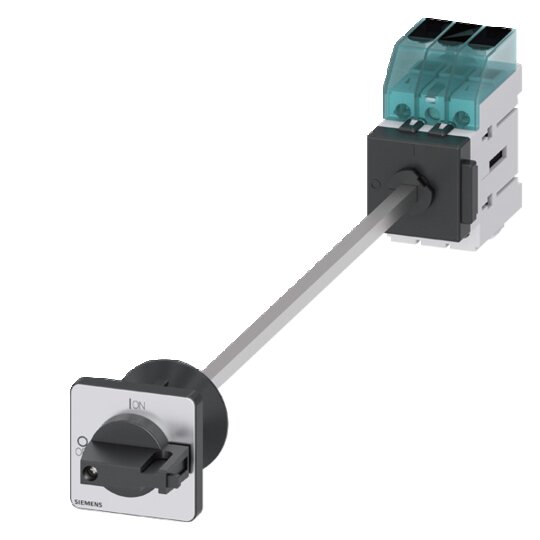

Siemens 3LD30400TK11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 7,5kW schwarz

Hersteller-Nr. 3LD30400TK11 972747
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735676
EAN
4001869550053
DEHA.-Nr.
5288151
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig mit einer Bemessungsbetriebsleistung bei AC-23 A bei 400V 7,5kW dient für das sichere Abschalten von Lasten in vielen Bereichen, insbesondere für kleine Maschinen.



    Technische Details:



    • Bemessungsstrom: 16 A

    • Modularer Aufbau: Schnelle einfache Montage von Hilfsschaltern

    • Optimale Netztrennung: 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Approbationen: International vielseitig einsetzbar

    • Verfügbare Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Mechanische Baugröße: Eine Baugröße für fünf elektrische Baugrößen



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Vielseitige Anwendungen in verschiedenen Maschinen wie Sägen, Kompressoren und Pumpen

    • Verfügbarkeit von Varianten für Gleichstromanwendungen bei 3LD2

    • Farbenfrohes Design mit schwarzem Knebelantrieb 48x48 mm
