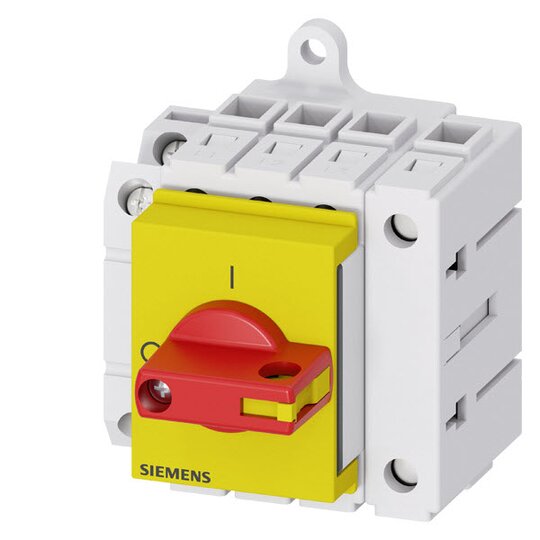

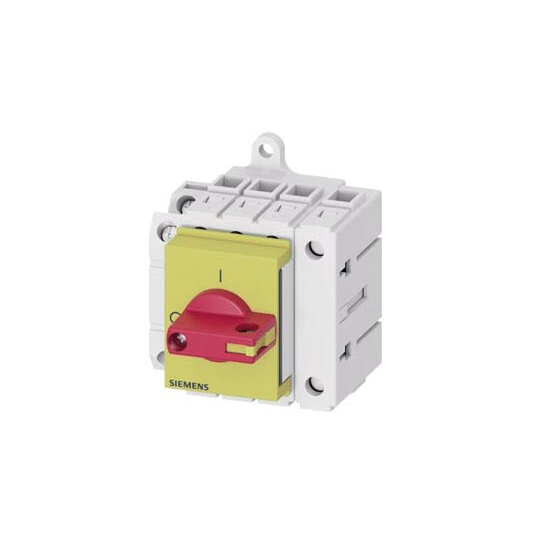

Siemens 3LD30301TL13 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW

Hersteller-Nr. 3LD30301TL13 972719
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735648
EAN
4001869550046
DEHA.-Nr.
5288123
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig + N ermöglicht das sichere Abschalten von Lasten in vielen Bereichen, insbesondere für kleine Maschinen.


    Technische Details:



    • Iu: 16 A

    • Bemessungsbetriebsleistung bei AC-23 A: 7,5 kW bei 400V

    • Verteilereinbau Basisschalter mit Knebelantrieb rot/gelb

    • Hilfsschalter: 1OE+1S

    • Modularer Aufbau

    • Schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung von 16 A bis 63 A

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Auch Varianten für Gleichstromanwendungen bei 3LD2 verfügbar


    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Beeindruckende Flexibilität mit Direkt- oder Türkupplungs-Drehantrieb
