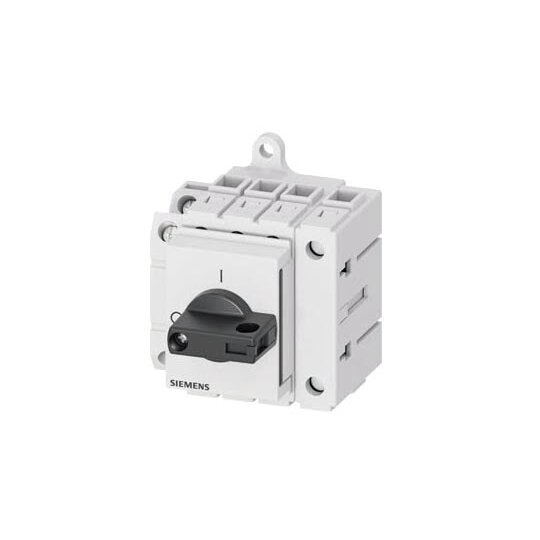

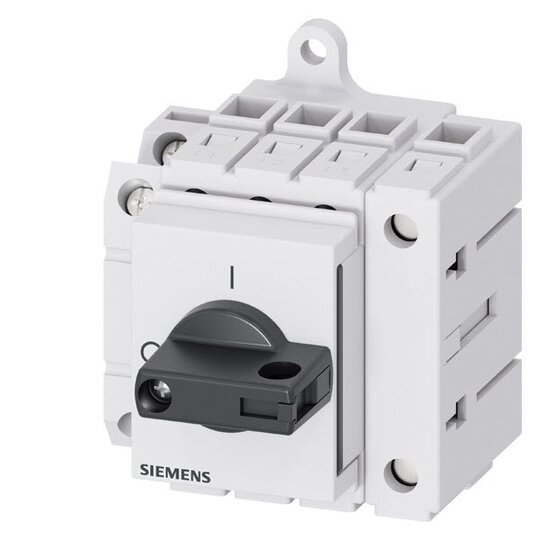

Siemens 3LD30301TL11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW sw

Hersteller-Nr. 3LD30301TL11 972729
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735658
EAN
4001869550039
DEHA.-Nr.
5288133
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-patig + N bietet eine sichere Möglichkeit zum Abschalten von Lasten in verschiedenen Anwendungen.



    Technische Details:



    • Iu: 16 A

    • Bemessungsbetriebsleistung: AC-23 A bei 400V 7,5kW

    • Modularer Aufbau: Für schnelle, einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung: Von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Vielseitige Einsatzmöglichkeiten: International zertifiziert

    • Mechanische Baugrößen: Eine Baugröße für fünf elektrische Baugrößen

    • Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau mit Direkt- oder Türkupplungs-Drehantrieb

    • Gleichstromvarianten: Verfügbar bei 3LD2



    Kunden Vorteile:



    • Modularität ermöglicht flexible Anpassung an verschiedene Anwendungen

    • Sichere Abschaltung erhöht die Sicherheit für Anwender und Systeme

    • Schnelle Montage spart Zeit und Aufwand

    • Vielfältige Varianten bieten Lösungen für verschiedene Installationsbedingungen
